Irteera bikoitza UPS SMPS 48V 54V 500W elikadura hornidura

Starwell Txinako fabrikatzaile nagusiak eskaintzen duen KDC500-48 Irteera Bikoitzeko UPS SMPS 48V 54V 500W hornidura etenik gabeko errendimendu handiko 500W etenik gabeko LED argiztapenerako eta DC babeskopia sistemetarako bereziki diseinatua da. Bi irteera independente ditu: CH1-ek +48V-ra 8.2A-ra ematen du karga nagusietarako, eta CH2-k +54V-a 2A-ra ematen du bateria kargatzera dedikatuta.

Bidali kontsulta

Fabrikatzaile profesional gisa Txina, Starwell-ek kalitate handiko irteera bikoitzeko UPS SMPS 48V eskaini nahi dizu 54V 500W elikadura iturria. KDC500-48 500 W-ko irteera bikoitza sofistikatua da Etenik gabeko elikadura hornidura (UPS) LED kritikorako bereziki diseinatua argiztapen sistemak eta DC backup aplikazioak. Irteera nominalekin funtzionatzea 48 V eta 54 V-ko karga-tentsio gailurra, unitate hau ezin hobeto integratzen du switching mode power supply (SMPS) teknologiarekin bateriaren babeskopia funtzionaltasuna.

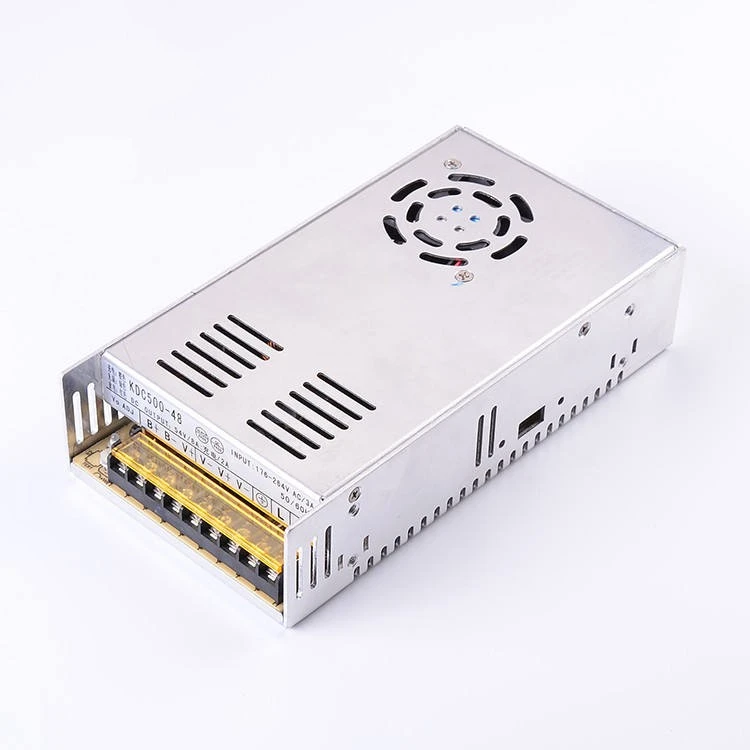

Dual Output UPS SMPS 48V 54V 500W Power Supply

Karga eta egoera adimenduna Adierazpena

Denbora errealeko monitorizaziorako diseinatua, elikadura-iturria hiru koloretako LED adierazle-sistema du: laranja adierazi du unitatea aktiboki kargatzen ari da konektatutako bateria, Berdeak a berresten du karga osoko egoera eta gorriak sistema deskargatzen ari dela adierazten du modua (bateria babeskopiarekin exekutatzen da). Iritzi bisual argi honek ahalbidetzen du berehalako egoeraren ebaluazioa proba ekipamendu osagarririk gabe.

Irteera bikoitzeko arkitektura

Elikatze-iturri estandarrak ez bezala, KDC500-48-k karga-konexiorako eta bateriarako terminal bereiziak eskaintzen ditu integrazioa. Irteera bikoitzeko diseinuari esker, aldi berean zure LEDa pizteko aukera ematen du ekipamendua ordezko bateria batean karga optimoa mantenduz. Noiz AC sarrera huts egiten du, unitatea automatikoki eta ezin hobeto transferitzen da bateriaren energiara, larrialdietako argiterian, segurtasun-sistemenetan, edo geldialdirik gabeko funtzionamendua bermatuz erakustaldi industrialak.

Kalitate eta segurtasuna bermatuta

Unitate bakoitzak fabrika zorrotza jasaten du probak, HI-POT (High Potential) PASS, QC-k frogatzen duen moduan PASS markak eta PASS zigiluak unitatean ikusgai. Hau erresistentzia dielektrikoaren probak eta kalitate-kontrola betetzen direla berresten du. Sarrera 176-264 VAC onartzen du 3 A, 50/60 Hz-tan, estandarrekin bateragarria da industria-tentsio globalak.

Iraunkorra eta egiaztagarria

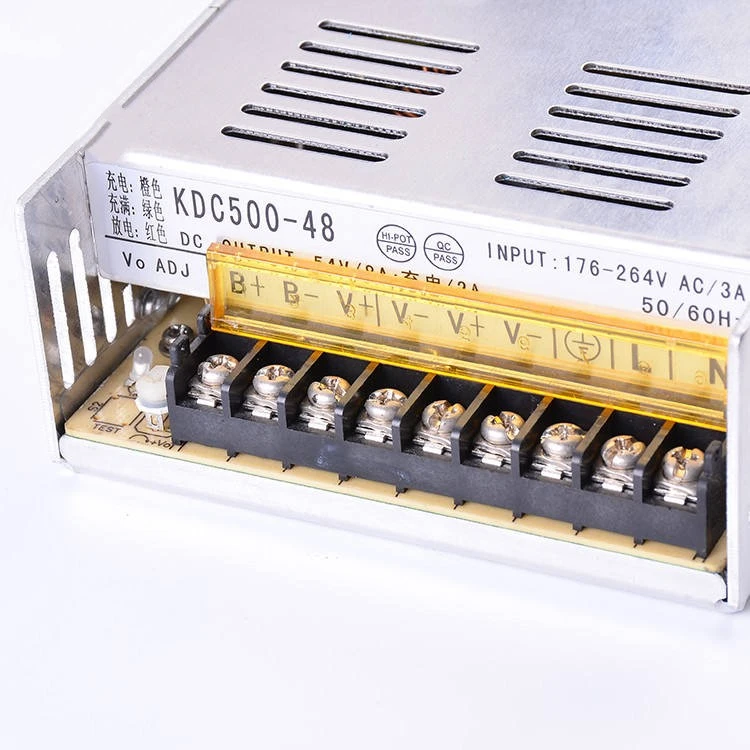

Terminalaren diseinua argi dago etiketatua (B+, B-, V+, V-), eremuko kableatuak erraztuz. Marka fisikoak iradoki ezazu muntaketa-kate prozesu sendo eta ziurtatua.

Produktuaren zehaztapena:

1, tamaina txikia, potentzia handia;
2, AC sarrerako sorta zabala tentsioa;
3, zirkuitu laburra, gainkarga, gaintentsioaren babesa.
4, Irteerako beste tentsio batzuk ere egin daiteke, hala nola, 18V, 21V, 42V etab.
parametroa Elementu zk.		KDC500-48
		CH1	CH2
IRTEERA	Irteerako Tentsioa	+48V	+54 V (kargatzen)
	Korronte nominatua	8.2A	2A
	Irteera-korrontearen barrutia	0- 8.2A	0-2A
	Potentzia nominala	501,6 W
	Uhina	150mVp-p	200mVp-p
	ADJ.irteera tartea	±% 10
	Irteerako zehaztasuna	±% 5	±% 5
	Lerro-erregulazioa	±% 0,5	±% 1
	Karga-erregulazioa	±% 0,5	±% 0,4
	Konfiguratu,Altxatu,Eutsi denbora	300 ms, 50 ms, 20 ms
SARRERA	Sarrerako tentsio tartea	88~132V,176~264VAC
	Sarrera korrontea	6A/115V,3A/230VAC
	Sarrerako maiztasuna	47~63Hz
	Eraginkortasuna	> %85 @ 220 VAC
	Sarrerako korrontea	HOTZ START 40A/230V
	Ihes Korrontea	<0,5 mA/240 VAC
Babesa	Gainkargaren babesa	% 105 ~ 150
	Gain-tentsioa	------
INGURUNEA	Laneko tenperatura, hezetasuna	-20 ~ 50 ℃, 10 ~ 90% RH, Ez kondentsazioa
	Biltegiratze tenperatura, hezetasuna	-20 ~ 85 ℃, 10 ~ 95% RH.
	Tenperatura.Koefizientea	± 0,03%/℃ (0~50 ℃)
	Dardara	10~500Hz, 2G 10min./1 ziklo, 60min-KO EPEA. ARDATZAK BAKOITZA
SEGURTASUNA&EMC	Segurtasun-arauak	GB4943
	Tentsio jasangarria	I/P-O/P, I/P-FG: 1,5 KV; O/P-FG: 0,5 KVAC 1min.
	Isolamendu erresistentzia	I/P-O/P, I/P-FG, O/P-FG: 500VDC / 100M Ohms
	EMC estandarrak	------

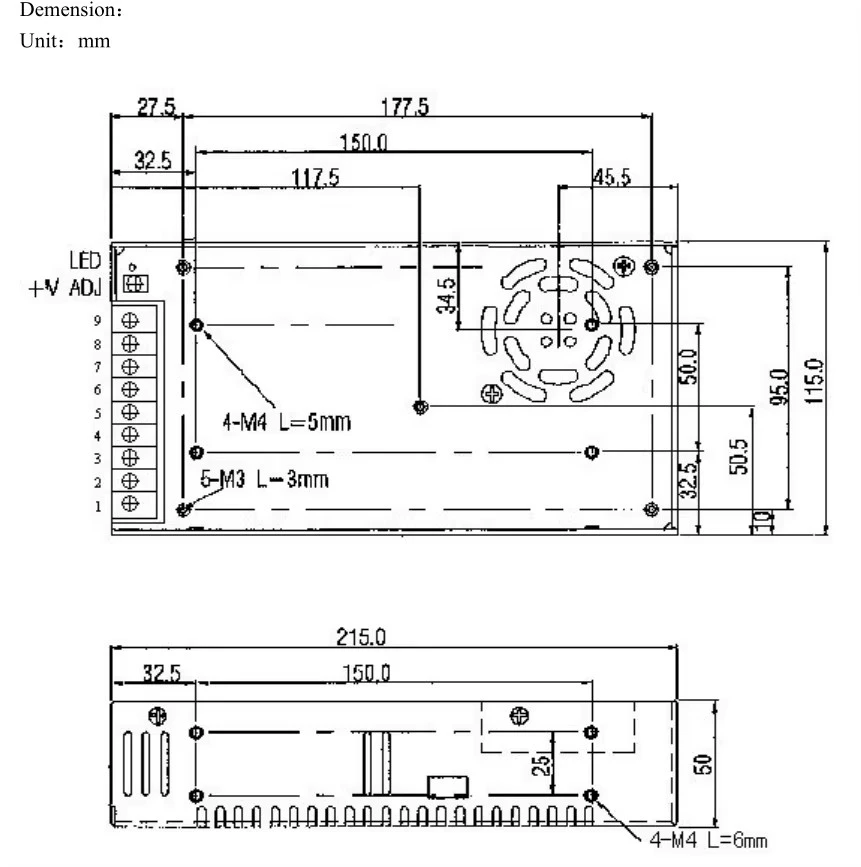

BESTELAKOAK	Dimentsioa	215×110×50mm
	Pisua	1Kg

Oharra:

1. Parametro guztiak 220VAC sarrera, karga nominala, giroa tenperatura 25 ℃, % 70eko baldintzetan neurtuta hezetasuna; 2.Zehaztasuna: konfigurazio tolerantzia, lerroen erregulazioa, karga erregulatzea eta abar; 3. Ripple Test: 30 cm luzeko hariek potentzia konektatzen dute hornidura eta karga kargaren aldean eta 0,1u eta 47u kargan neurtutako 20MHz-ko osziloskopiorako kondentsadorea amaiera; 4. Linearen erregulazioa: karga-baldintzetan, sarrera tentsio-aldaketak baxutik altuera neurtuta; 5. Karga erregulazioa: neurtutako irteerako karga% 20tik % 100eko karga-aldaketa neurtuta, beste karga % 60an finkatzen da kargarena;

Guztira 500 W-ko potentziarekin, unitate honek ezin hobeto integratzen du SMPS teknologia UPSarekin funtzionaltasuna. AC funtzionamendu arruntean, konektatutako ekipoak elikatzen ditu bitartean karga optimoa mantentzea ordezko bateria batean. Sarrerako potentzia huts egiten denean, hornidura automatikoki bateria modura transferitzen da, zero geldialdi-denbora bermatuz larrialdietarako argiztapenetarako, segurtasun sistemetarako eta industria-pantailetarako funtzionamendua.

KDC500-48-k 88-132 VAC edo sarrera-barruti zabala onartzen du 176-264 VCA (hauta daiteke), %85eko eraginkortasunarekin 220 VCA-n. Irteerako tentsioa % ± 10 an erregula daiteke, barneko potentziometro baten bidez. Ripple da 150 mVp-p CH1-n eta 200 mVp-p CH2-n baxuan mantendu da, eta horretarako egokia da. zaratarekiko sentikorrak diren LED aplikazioak.

Eginbide gehigarriak barne gaintentsioa, gainkarga, zirkuitulaburra eta tenperatura gainditzeko babesak, hotz abiaraztearen ateraldia 40A-ko korrontea 230V-tan, eta ihes-korrontea 0,5mA-tik behera 240VCA-n. Konfiguratu, igo, eta eusteko denborak 300 ms, 50 ms eta 20 ms dira, hurrenez hurren.

48 V-ko potentzia fidagarri eta etenik adimendunarekin bateriaren kudeaketa, KDC500-48 aukera ezin hobea da.

Produktuaren Ezaugarriak:

1, Aplikazio zabalarekin, izan ziren LED argiztapenean, ACS, mediku eta edertasun gailuetan, energia elektrikoan erabiltzen da sistema, komunikazio sistema, industria militarra eta beste batzuk.

2, Lortutako eredu batzuk CB,CE,CCC,ETL,ISO,ROHS ziurtagiria orain.

3, 1.000 baino gehiago daude eredu motak.

4. Tamaina txikia, potentzia handia

5. AC sarrerako tentsio sorta zabala

6. Zirkuitu laburra, gainkarga, gaintentsioa babesa

Irteerako beste tentsioa ere egin daiteke, hala nola 18V, 21V, 42V etab.
