Appleren 140W GaN kargagailu azkarraren desmuntatu

Appleren 140 W-ko kargagailu azkarra berriak A3607 modelo berri batekin dator. Applek hurrengo belaunaldiko gailuetarako diseinatutako kargatzeko osagarri berri gisa, A3607ren esposizioak industriaren arreta zabala piztu du Appleren datozen gailuen kargatzeko irtenbideei.

Bere itxura, tamaina eta parametroak, funtsean, aurreko modeloaren berdinak izanik, bere barne arkitektura egokitu al da? Oinarrizko osagaiak berritu al dira? Galdera hauekin, ChargerLAB-ek A3607 Apple 140W kargagailu azkarra berriaren desmuntaketa zehatza egin zuen berehala, eta orain bere benetako barne egitura agerian utziko du.

Apple 140W kargagailu azkarraren itxura

Ontziak diseinu minimalista klasikoa du, eta aurrealdean Appleren logotipoa, produktuaren izena eta itxura inprimatuta daude.

Produktu-parametroen eranskailua alboan itsatsita dago.

Aurrerago eranskailuko parametroen xehetasuna produktuaren erakusle fisikoaren atalean sartuko da.

Kargagailua USB-C gailuekin bateragarria da eta ofizialki gomendatzen da MagSafe 3 ataka duen 16 hazbeteko MacBook Pro-rekin erabiltzeko.

Korronte-egokigailua etxean fabrikatzen da, 2026ko ekoizpen-datarekin eta A3607 modeloarekin.

Paketeak kargagailua eta erabiltzailearen eskuliburua ditu.

Kargagailua babes-paper batean bilduta dago hasierako egoeran marradurak saihesteko.

Appleren 140 W-ko kargagailu azkar berriaren itxura aurreko modeloaren berdina da, distira handiko akabera distiratsua eta izkina biribilduen trantsizioarekin.

Appleren logotipoa gorputzaren aurrealdean eta atzealdean dago zentratuta.

Kargagailuaren parametroen informazioa gorputzaren alde batean inprimatuta dago.

Produktuaren parametroak hurbileko planoa

Sarrera: 100–240V~ 50/60Hz 2A

(USB PD) Irteera: 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Kargagailuak CCC eta KC ziurtagiriak gainditu ditu.

Produktuaren izena, modeloa eta neurriak karkasaren beste aldean daude inprimatuta.

Appleren 140W-ko kargagailu azkar berriaren eredua A3607 da.

Kargagailua txinatar pin estandar tolesgarriez hornituta dago, bi alboetan hegal biko diseinuekin.

Pinek modulu independentearen diseinu klasikoa hartzen dute eta desmuntagarriak eta ordezkagarriak dira.

T formako finkatze-oinarriaren lehen planoa, lurrerako hari gisa ere balio dezakeena.

Moduluaren karkasa 250V~ 2.5A-ko kalifikazioarekin markatuta dago eta Jabil Inc.-ek, pin modulua Jabilek hornitzen duela adierazten du. Nabarmentzeko, moduluaren zirrikituaren barnean finkatzeko metalezko klip bat gehitzen da, epe luzera erabili ondoren modulua erraz askatzen ez dela ziurtatzeko.

Horrez gain, pin diseinua bertsio zaharraren desberdina da.

Irteerako muturrak plastikozko nukleo zuridun USB-C ataka bakarra du.

USB-C ataka hargunearen maskorra ere modu independentean diseinatu da.

Appleren 140 W-ko kargagailu azkar berriaren gorputzaren luzera neurtua 95,68 mm da.

Zabalera 74,35 mm-koa da.

Lodiera 28,51 mm-koa da.

Appleren 140W galio nitrurozko A2452 kargagailu azkarrarekin alboan jarrita, korronte egokitzaile berrien eta zaharren itxura eta neurri nagusiak guztiz berdinak dira.

Eskuan dagoen kargagailuaren tamaina intuitiboa hautematea.

Gainera, produktuak 285 g pisatzen ditu gutxi gorabehera.

ChargerLAB POWER-Z KM003C-rekin probatua USB-C atakako irteera-protokoloa detektatzeko, PD3.1 eta DCP kargatzeko protokoloak onartzen ditu.

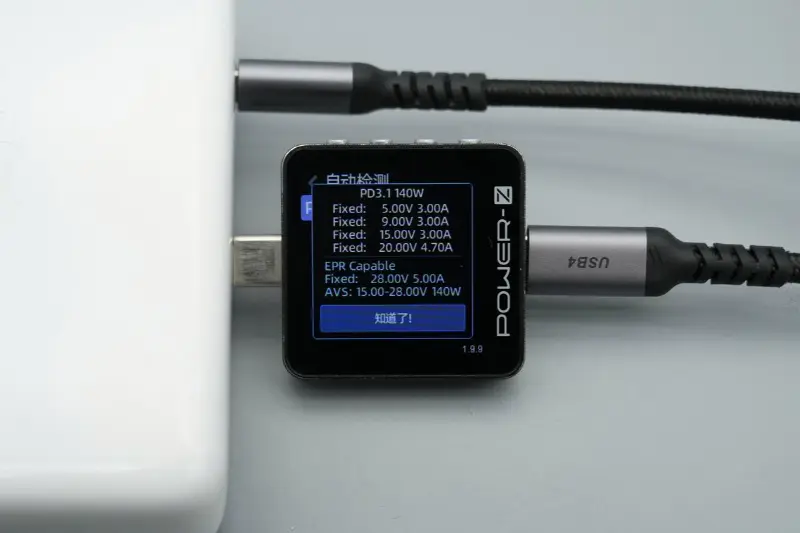

PDO paketeak erakusten du USB-C atakak bost tentsio finko engranaje ere badituela: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, baita 15-28V 140W AVS tentsioko engranajea ere.

iPhone 17 Pro Max bat Appleren 140 W-ko kargagailu azkar berriarekin kargatzean, neurtutako karga-potentzia 36,34 W-koa da gutxi gorabehera.

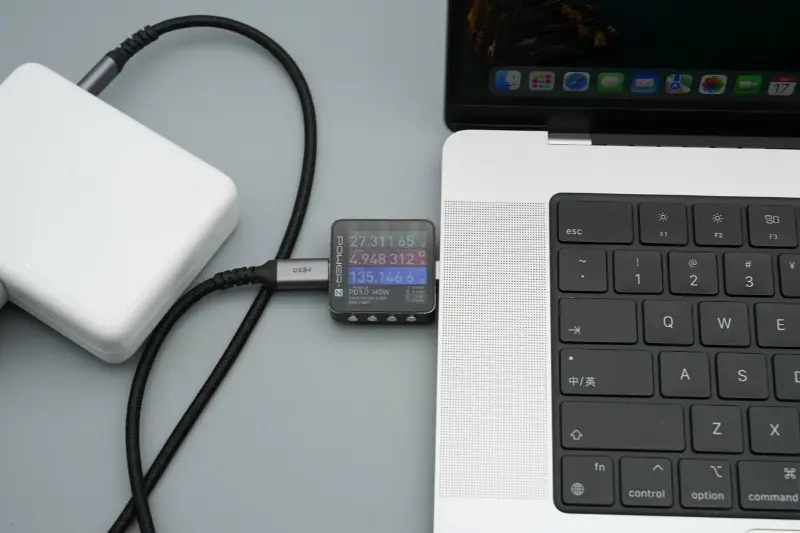

MacBook Pro bat kargatzean, neurtutako karga-potentzia 135,15 W-koa da gutxi gorabehera, 28V 5A 140W karga azkarra behar bezala gaituz.

Apple 140W kargagailu azkarraren desmuntatzea

Kargagailuen karkasa alboan zehar moztuz irekitzen da.

Karkasa oso lodia da babes sendoa izateko, eta ertzak itsatsita daude barne moduluak sendotzeko.

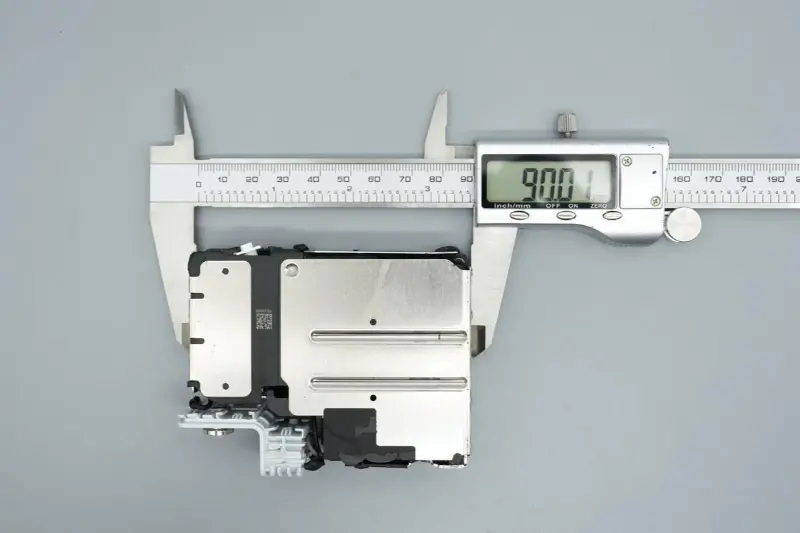

Barne-moduluaren neurtutako luzera 90,01 mm-koa da.

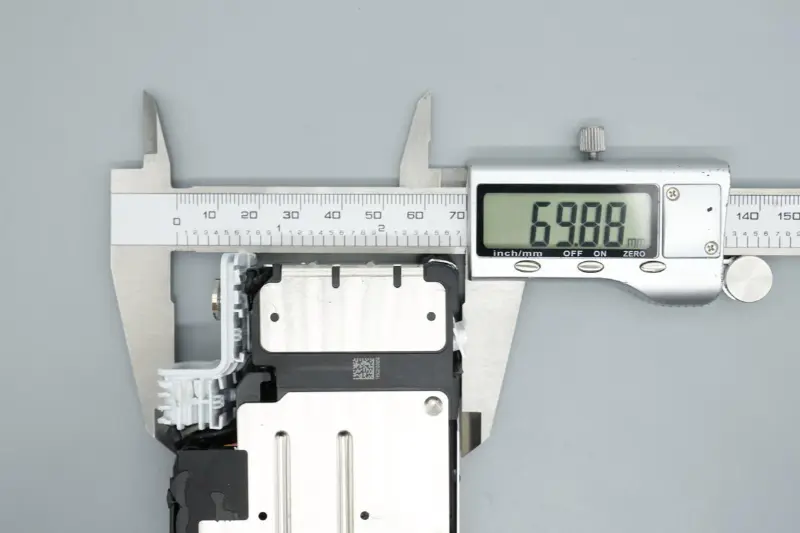

Zabalera 69,88 mm-koa da.

Lodiera 23,52 mm-koa da.

PCBA modulua metalezko bi maskor integratuekin estalita dago beroa uniformeki xahutzeko.

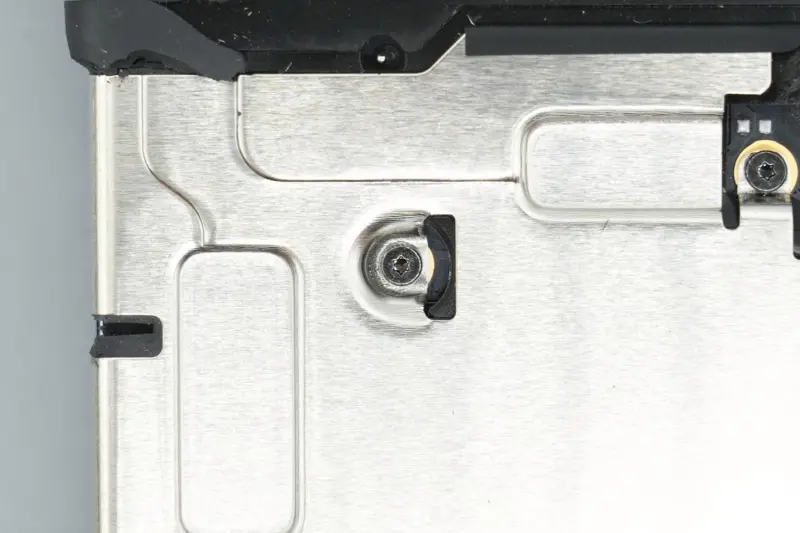

Metalezko maskorrak torlojuekin finkatzen dira.

Isolamendu-zinta alboko gune batzuetan itsatsita dago.

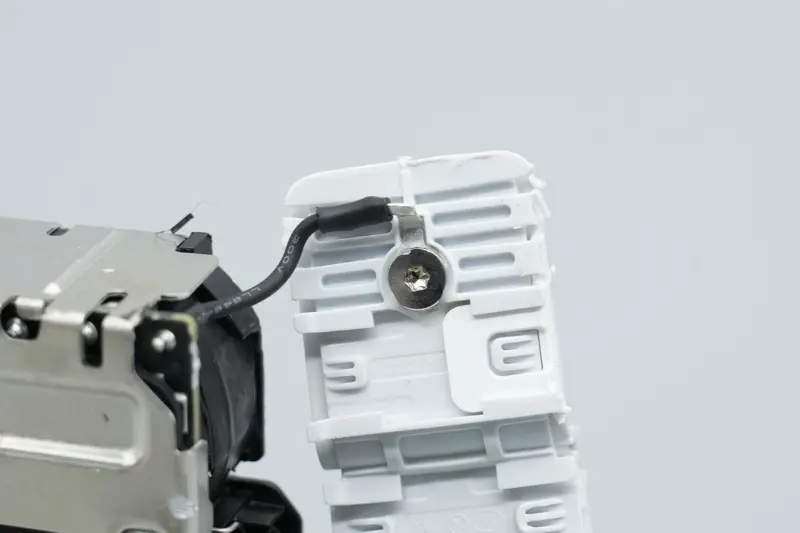

Sarrerako muturrean hari bat T formako finkatze-oinarrira konektatzen da lurreratzeko.

Bero uzkurtzeko hodiak AC alanbre terminalen soldadura puntuetan isolatzeko erabiltzen da.

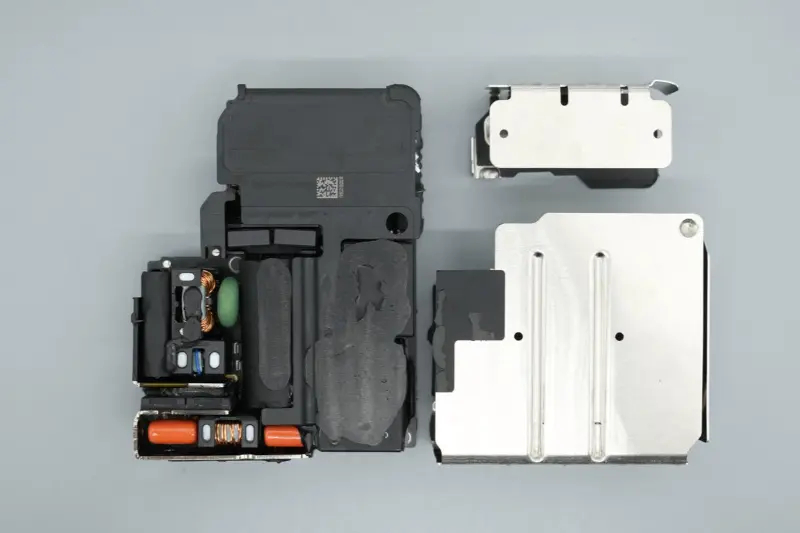

Kendu torlojuak metalezko maskorrak kentzeko.

Isolamendu-tratamendua plaka nagusiaren atzealdeari eta beste eremu batzuei dagokien metalezko oskolaren barnealdean aplikatzen da.

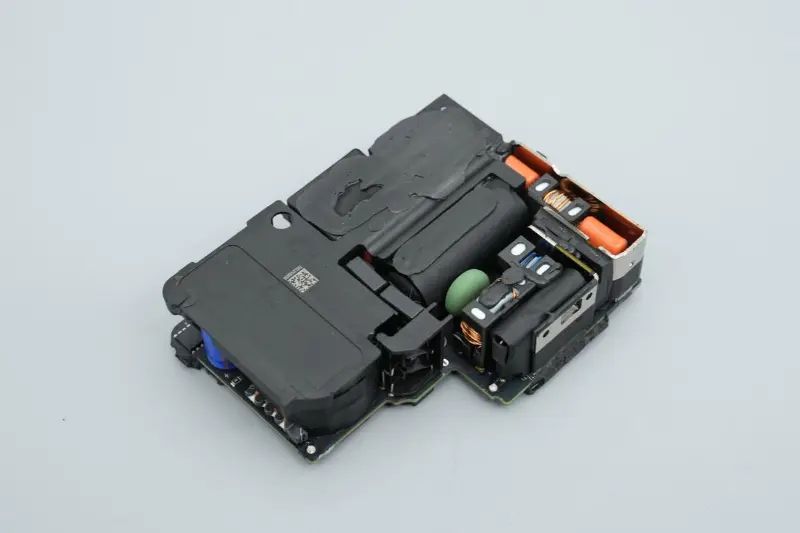

Plastikozko estalki batek moduluaren transformadorearen eremua estaltzen du, eta kondentsadoreak eta induktoreak bezalako osagaiak itsatsi egiten dira.

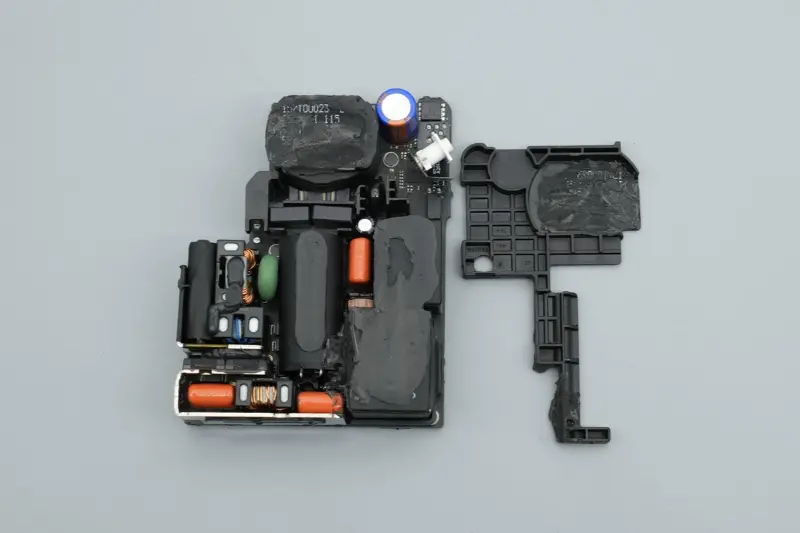

Kendu plastikozko estalkia, eta plastikozko marko bat jartzen da erdiko eremuan sendotzeko eta isolatzeko.

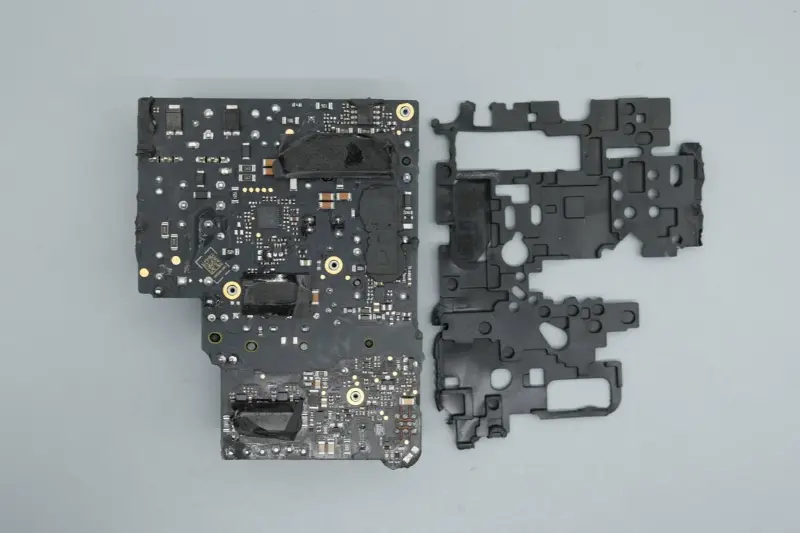

Plaka nagusiaren atzealdea goma leun batekin estalita dago babesteko.

Kendu babes-kutxa, eta kola eroale termikoa dagozkion txip-eremuetan aplikatzen dela ikusi ahal izango duzu eta grafitozko eranskailu termiko eroaleak erantsita daudela.

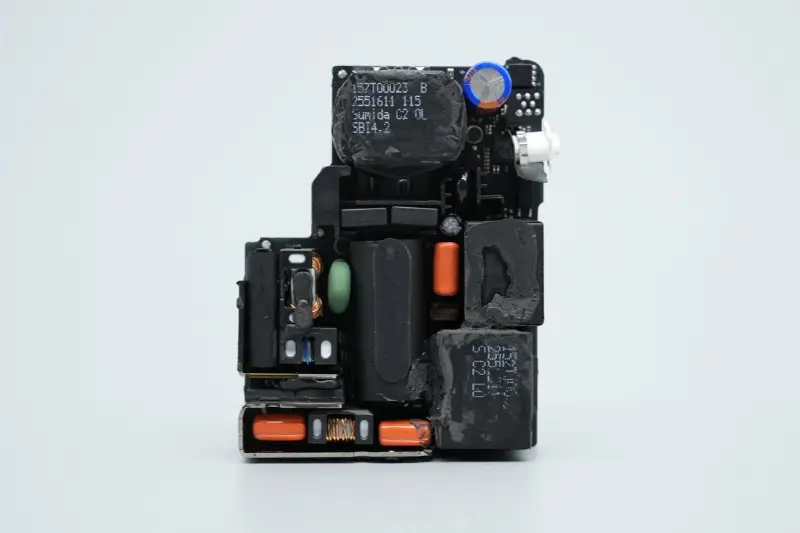

PCBA moduluaren aurrealdea fusibleekin, modu komuneko induzigailuekin, goi-tentsioko iragazkiko kondentsadore elektrolitikoekin, korronte-transformadoreekin, film-kondentsadoreekin, elikatze-kondentsadoreekin, PFC boost-eko induktoreekin, jaitsierazko induzigailuekin, transformadoreekin eta beste gailu batzuekin antolatuta dago, diseinu orokor trinko eta ordenatu batekin.

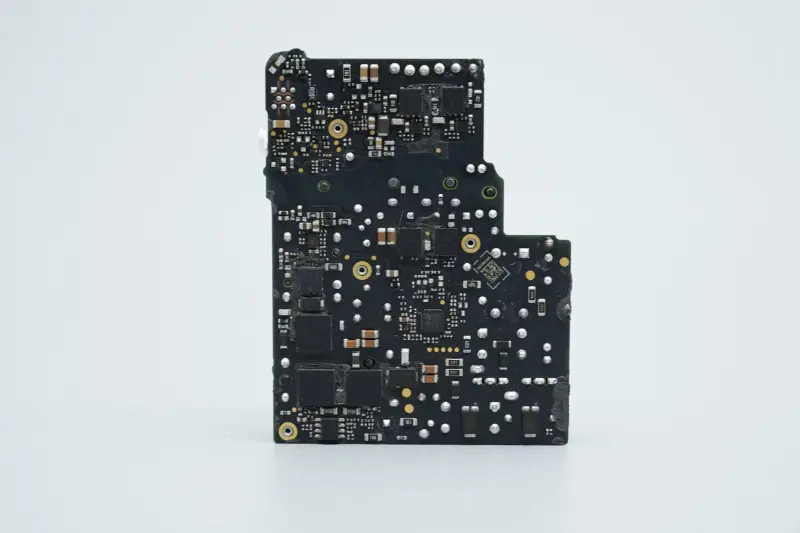

PCB plakaren atzealdea PFC boost zirkuituaren eta LLC aldatzeko elikadura-horniduraren zirkuiturako kontrolagailu eta MOS hodi garrantzitsuez hornituta dago.

PCBA moduluaren sarrerako muturrean bi bero-husketa gehigarri instalatzen dira, tartean bi Infineon zuzentzaile aktiboko MOS hodi daudela.

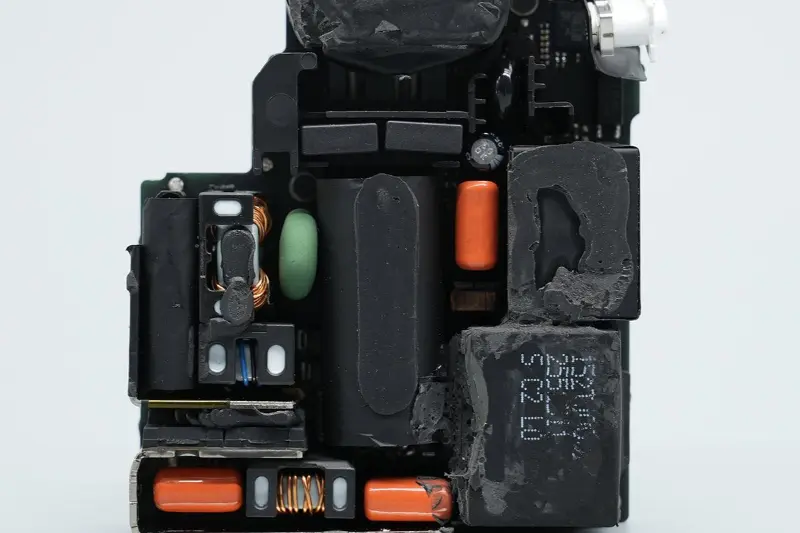

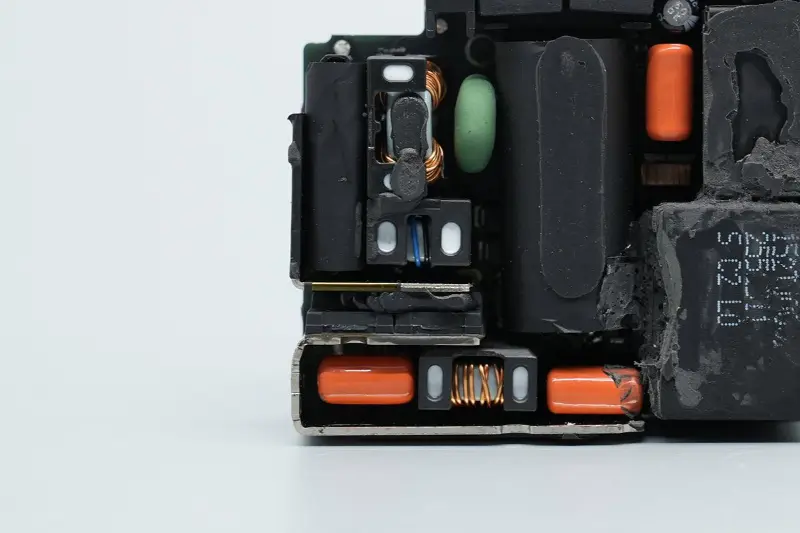

Bi bero-hustugailuek itxitako eremua fusibleak, segurtasun-X2 kondentsadoreak, modu komuneko induktoreak, varistoreak, film-iragazki-kondentsadoreak, iragazki-induktoreak eta beste gailu batzuk ere hornituta daude.

Fusiblea X2 segurtasun-kondentsadorearen gainean jarrita dago eta zinta batekin bilduta dago.

Kendu zinta, eta ikus dezakezu segurtasun X2 kondentsadorea isolatzeko plastikozko estal batekin estalita dagoela eta bi osagaiak zintarekin bilduta eta finkatuta daudela.

Fusiblearen korronte nominala 3,15 A da, eta tutu isolatzaile bat soldadura-pin batean mahuka dago.

0,22μF-ko ahalmena duen X2 segurtasun-kondentsadorearen lehen planoa.

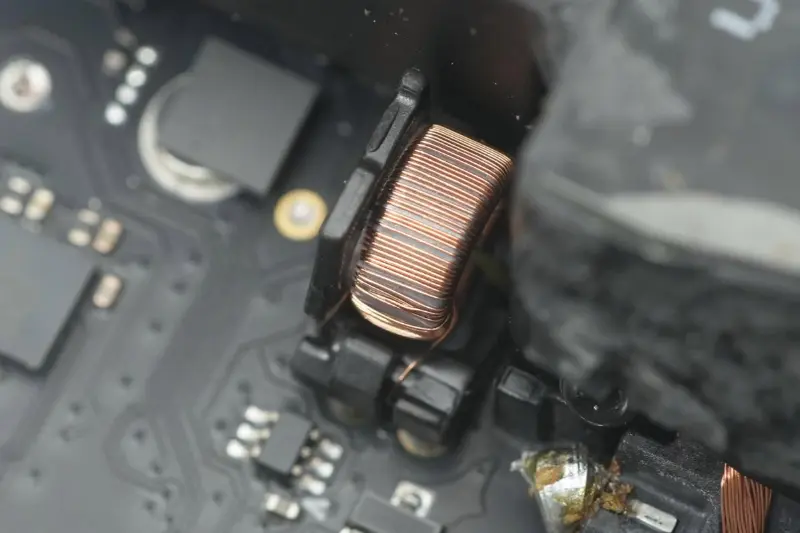

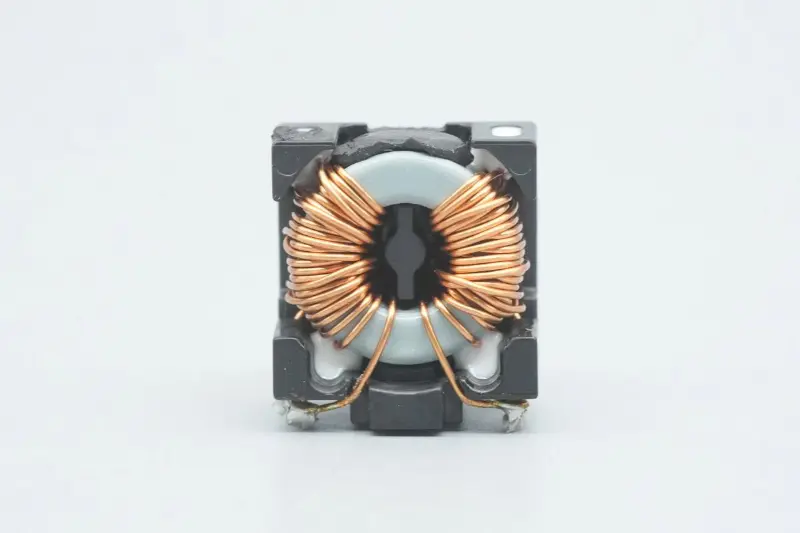

Modu komuneko induktoreak EMI interferentziak iragazteko erabiltzen dira eta plastikozko euskarriekin soldatzen dira.

Modu komuneko beste induktore baten lehen planoa.

TVR10621M varistore bat erabiltzen da sarrerako gaintentsioaren babeserako.

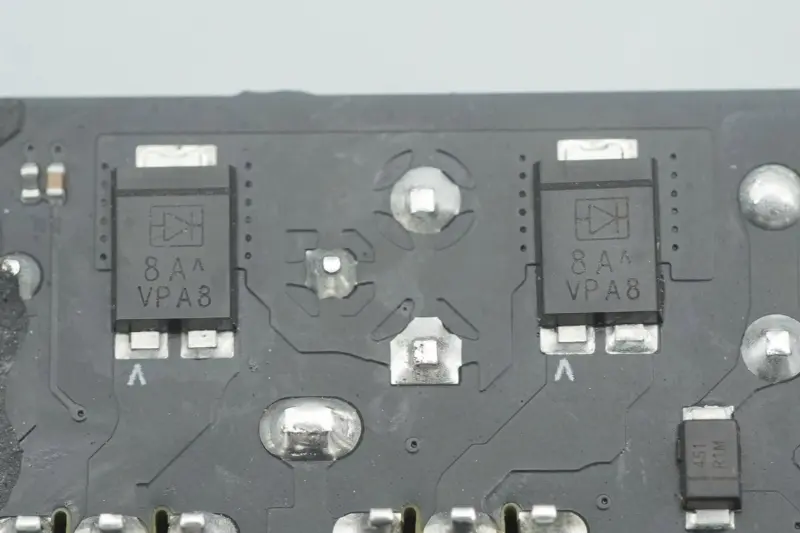

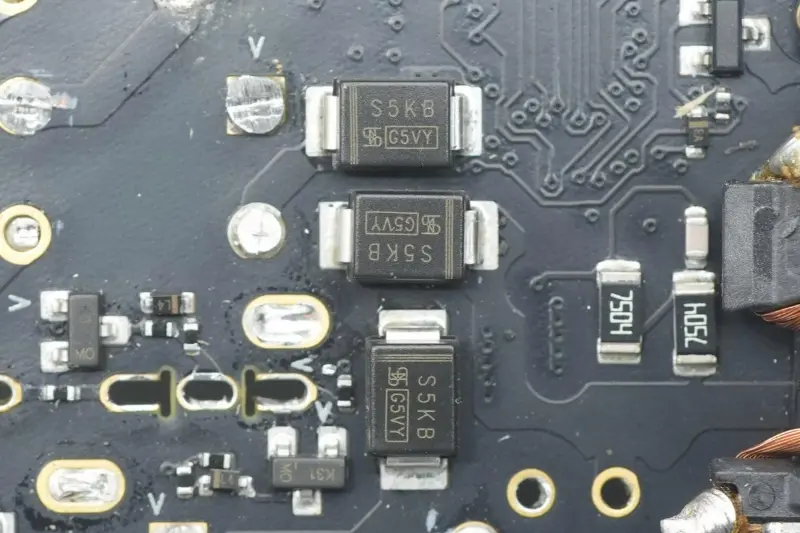

Sarrerako muturrak lau diodoz osatutako zubi zuzentzaile bat hartzen du.

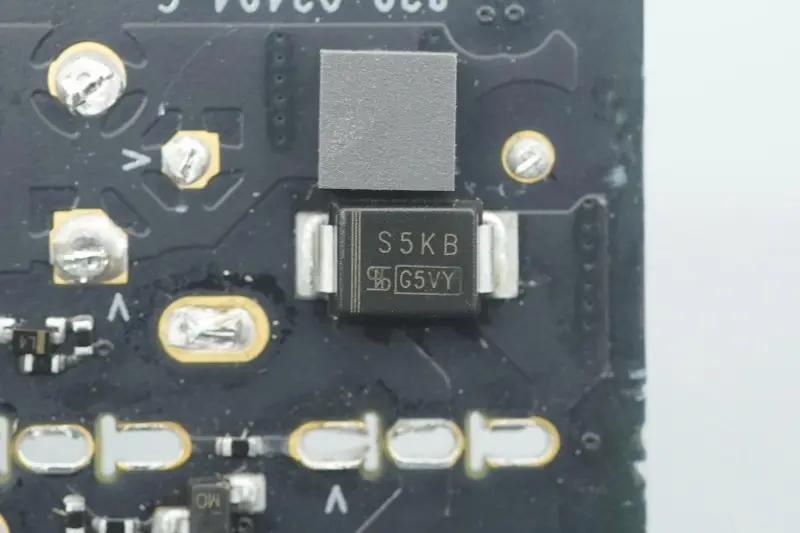

Laugarren diodoaren lehen planoa.

Beste bi diodoen lehen planoa, Infineon CoolMOS IPA65R095C7-rekin parekatuta zuzenketa aktiborako.

Bi zuzentzaile aktibo MOS hodiak Infineon-ekoak dira, Apple-ren eredu pertsonalizatuak, 65C095C7 markatuak, TO-220FP-n bilduta, zuzenketa eraginkortasuna hobetzeko erabiltzen direnak.

1μF 450V-ko zehaztapenarekin bi pelikula-kondentsadoreren planoa.

Eraztun magnetikoaren iragazkiaren induktorearen lehen planoa, kolaz indartua.

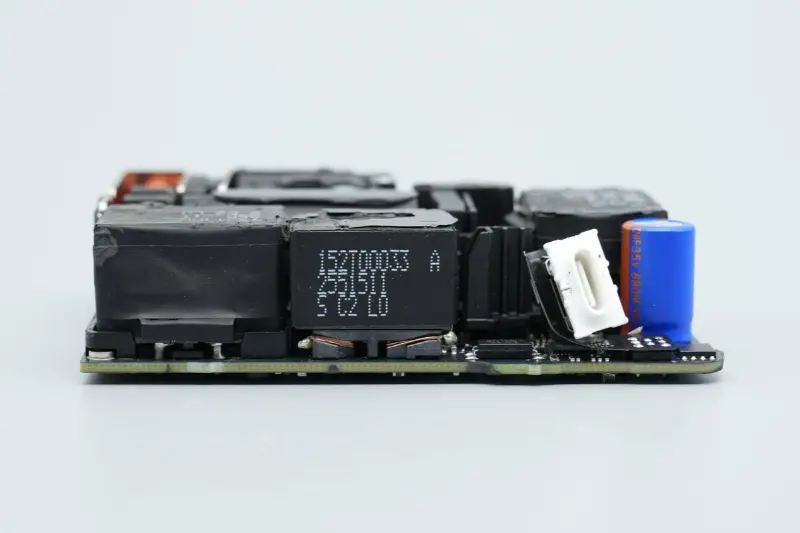

Beste muturrean PFC boost induktore bat eta beheranzko induktore bat instalatzen dira.

Erdialdeko eremua goi-tentsioko iragazki-kondentsadore elektrolitikoz hornituta dago, korronte-transformadoreak, film-kondentsadoreak, oihartzun-kondentsadoreak, kontrol-txipa nagusien elikadura-kondentsadoreak, Y kondentsadoreak eta beste gailu batzuk. Tentsio handiko iragazki-kondentsadore elektrolitikoak zinta isolatzailearekin bilduta daude eta horizontalean jartzen dira.

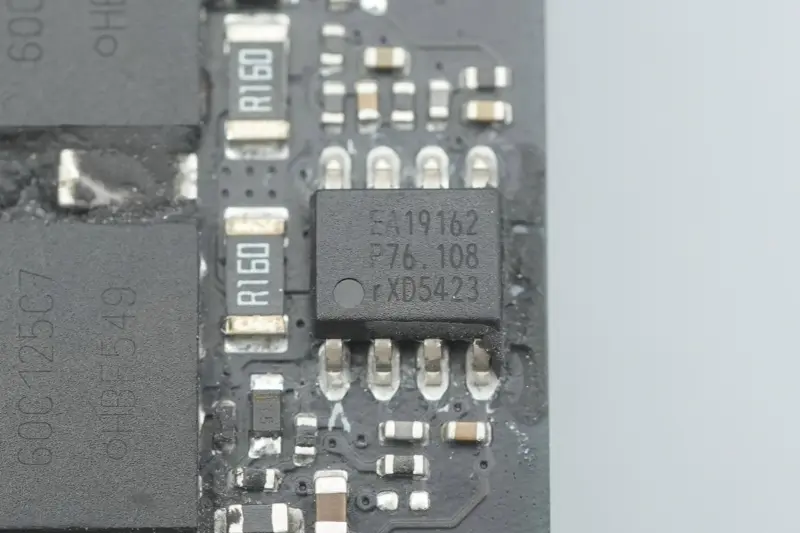

PFC kontroladorea NXP-koa da, TEA19162T modelokoa, X-kondentsadorearen deskarga-funtzio integratua duena, modu ia-ersonantean edo DCM moduan funtzionatzen duena. Sarrerako tentsio-tartea 70-276V-ekoa onartzen du, abiarazte leuna eta geldialdi leuna integratzen ditu eta erregulatutako irteera zehatza ematen du.

TEA19162T-k haraneko kommutazioa edo zero-tentsioko kommutazioa hartzen du kommutazio-galerak minimizatzeko, maiztasuna mugatzea onartzen du kommutazio-galerak murrizteko eta leherketa modua onartzen du energia-kontsumoa murrizteko. SO8-n paketatuta.

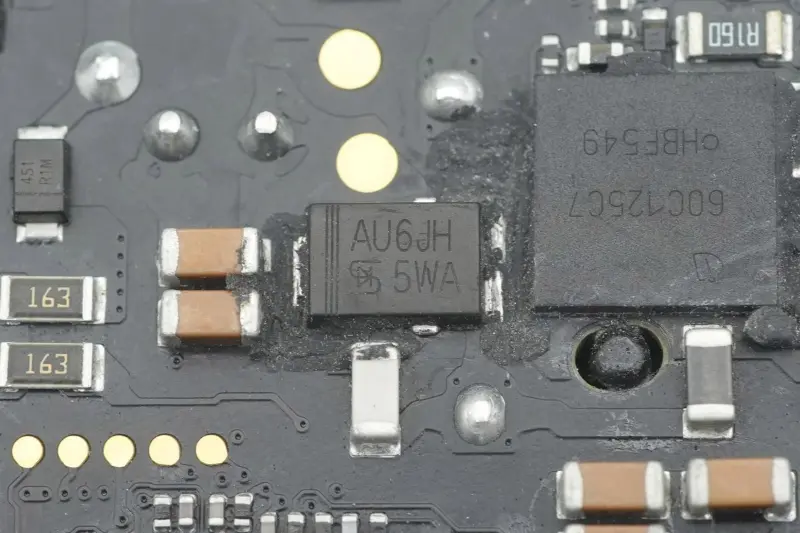

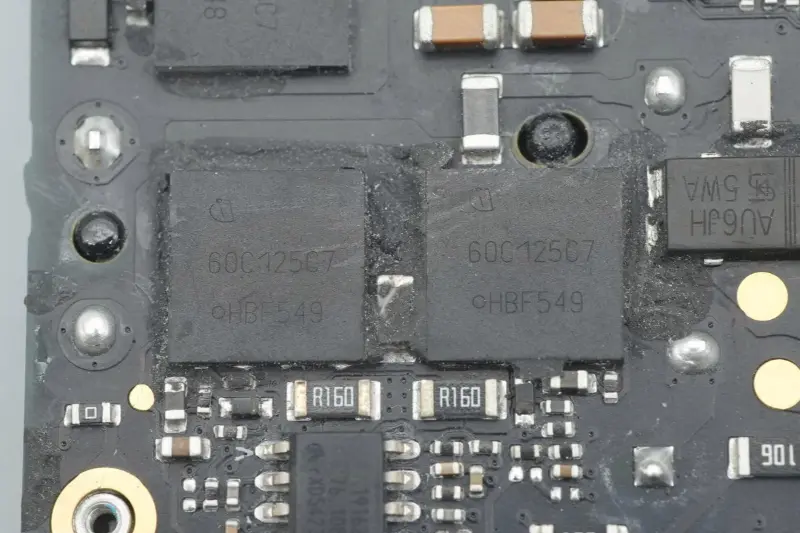

PFC etengailu-hodia Infineon-ekoa da, 60C125C7 markatua, VSON-4-n paketatuta.

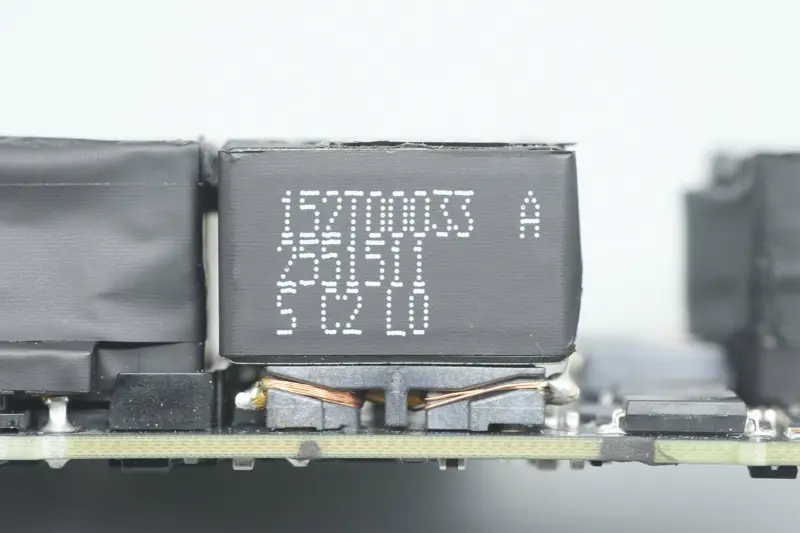

PFC boost induktorearen lehen planoa.

PFC diodo zuzentzailea Taiwan Semiconductor-ekoa da, TUAU6JH eredua, 600V 6A-ko zehaztapena duen berreskuratze diodo azkarrekoa, TO-277A-n bilduta.

Tentsio handiko iragazkia kondentsadore elektrolitikoa Rubycon-ekoa da, 450V 82μF-ko zehaztapenarekin.

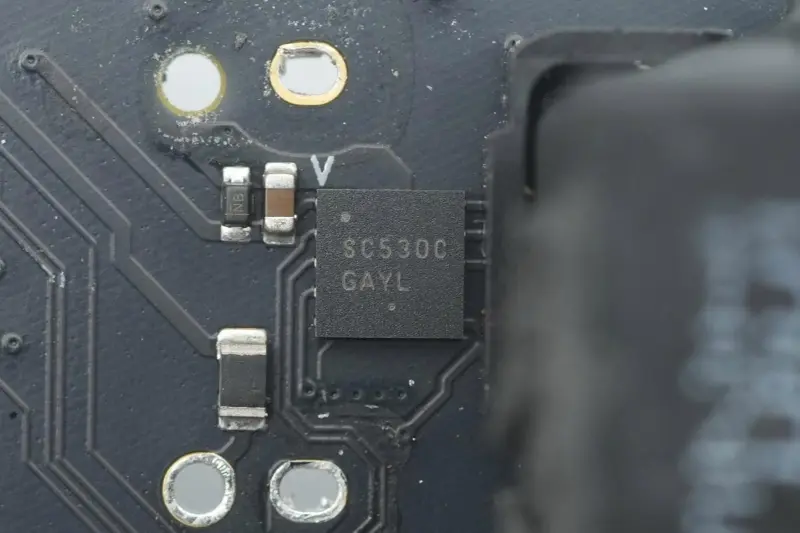

Infineon eta STMicroelectronics switch-hodien kontrolatzailea ON Semiconductor-en modelo pertsonalizatua da, SC530C markatua.

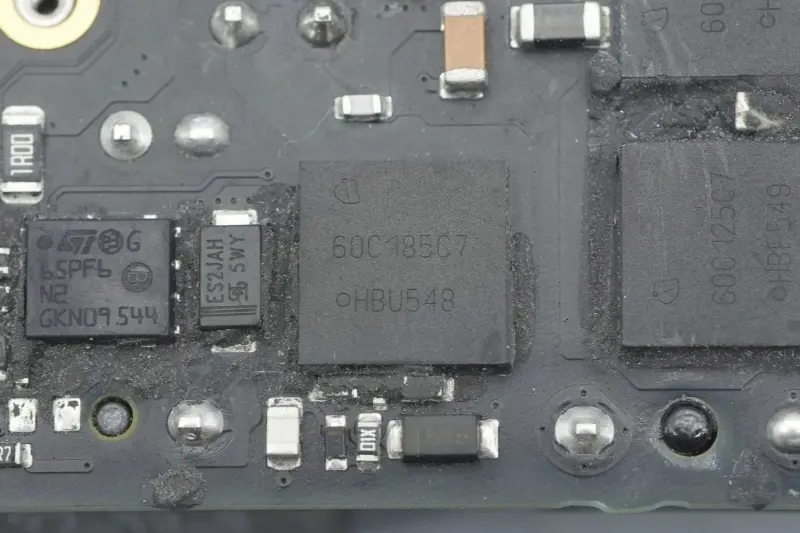

Infineon-en MOS hodi pertsonalizatua, 60C185C7 markatua, Apple-ren eredu pertsonalizatua, VSON-4-n ontziratutakoa.

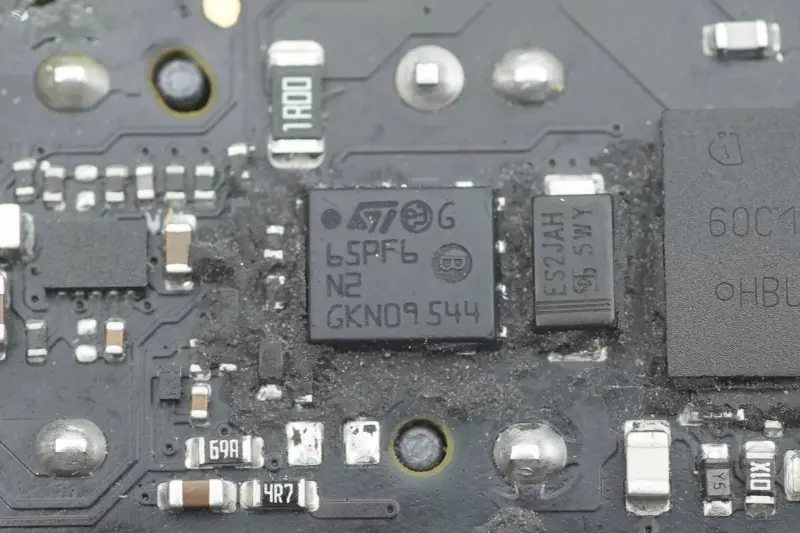

Beste MOS hodi bat STMicroelectronics-ekoa da, 65PF6N2 markatua, PowerFLAT 5x6 HV-n paketatuta.

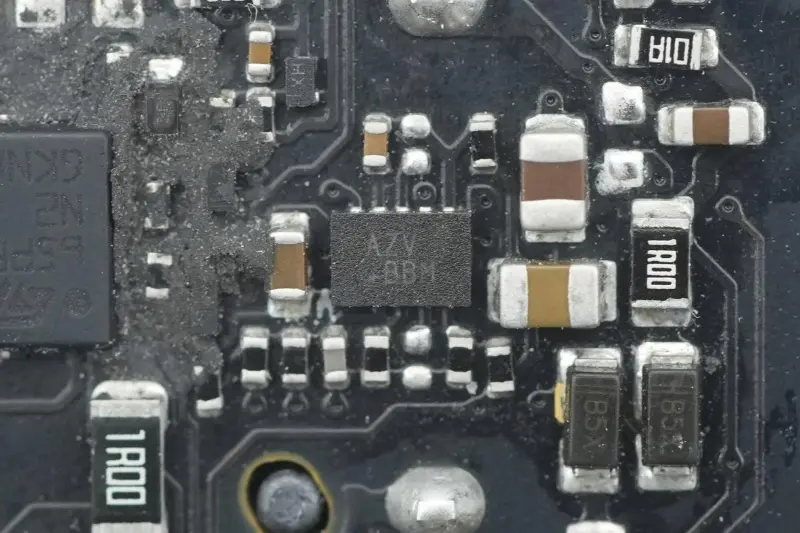

AZV markatutako txip bat.

Jaitsiera etapako sarrerako korrontea detektatzeko korronte-transformadorea.

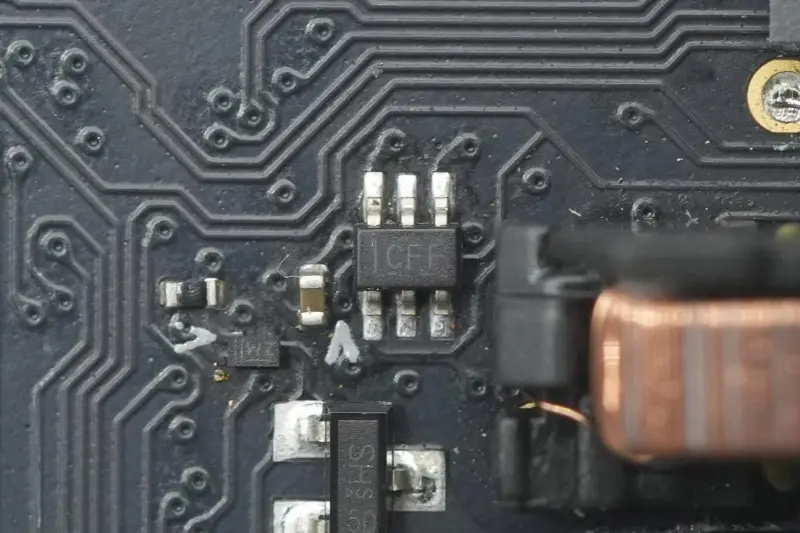

Schmitt trigger sarrera duen kanal bikoitzeko 1.65-5.5V inbertsorea Texas Instruments-ena da, CFF markatua, SN74LVC2G14 modeloa, SC70-n ontziratutakoa.

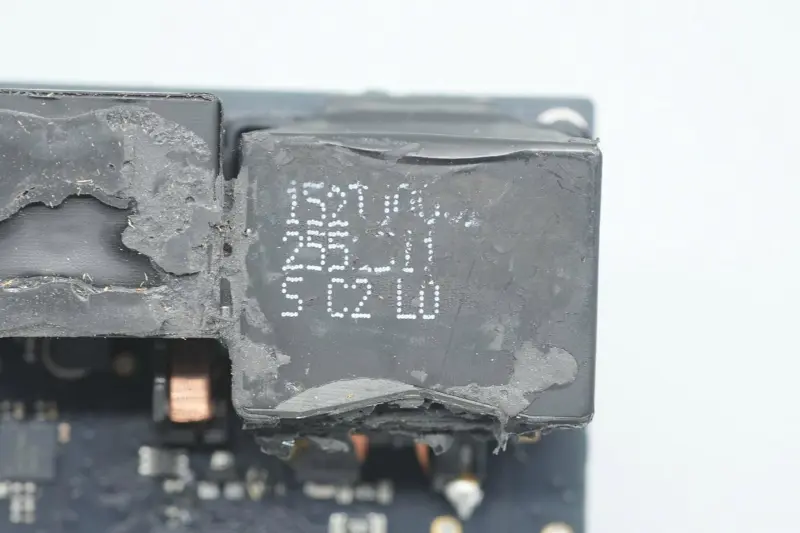

Jaitsitako induktorearen lehen planoa.

Hirugarren film-iragazki-kondentsadoreak 1μF 450V-ko zehaztapena du.

Kontrol-txiparen elikatze-kondentsadorea Rubycon-ekoa ere bada, 35V 47μF-ko zehaztapenarekin.

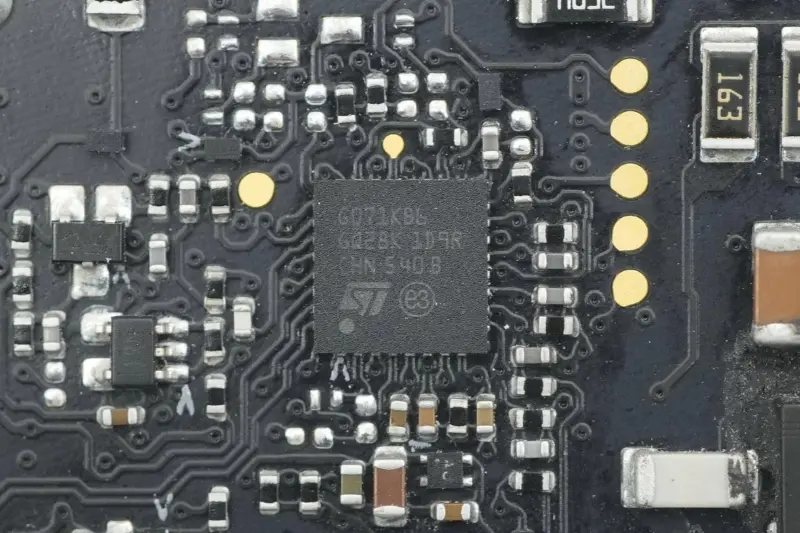

STMicroelectronics STM32G071KB M0 core MCU, 128K Flash integratua, 36K RAM, 64MHz maiztasun nagusia, UFQFPN32-n paketatua, elikatze-horniduraren unitate nagusiaren kontrolerako erabiltzen dena.

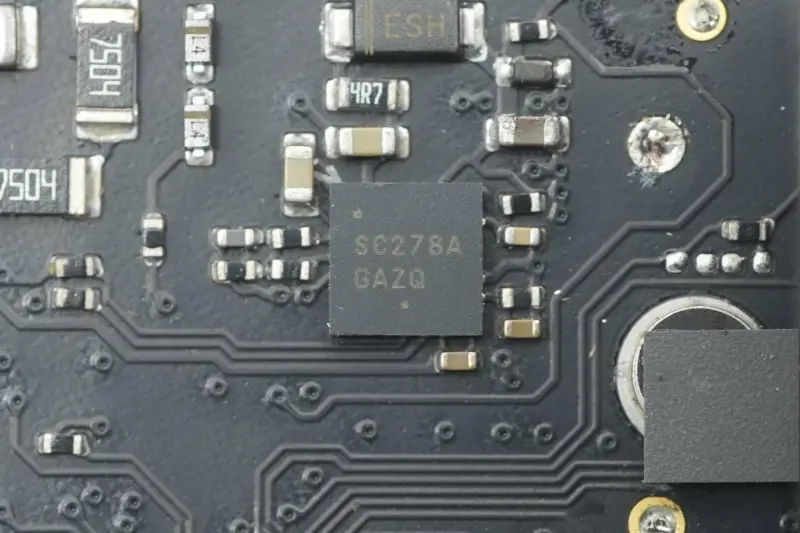

LLC bi etengailu-hodien kontrolatzailea ON Semiconductor-en modelo pertsonalizatua da, SC278A markatua, DFN-10-n ontziratutakoa.

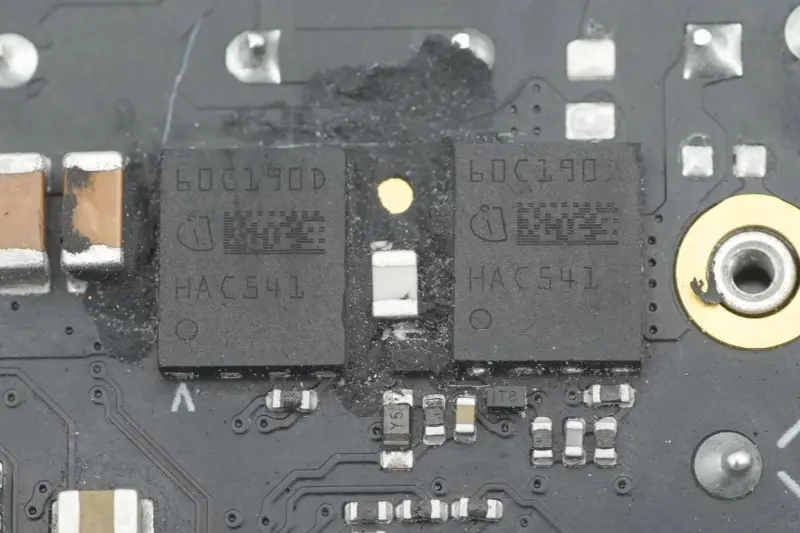

Bi LLC etengailu-hodiak Infineon-ekoa dira, 60C190D markatua, Apple-ren eredu pertsonalizatuak, TSON‑8‑6-n paketatuta.

Bi kondentsadore erresonanteak VISHAYkoak dira.

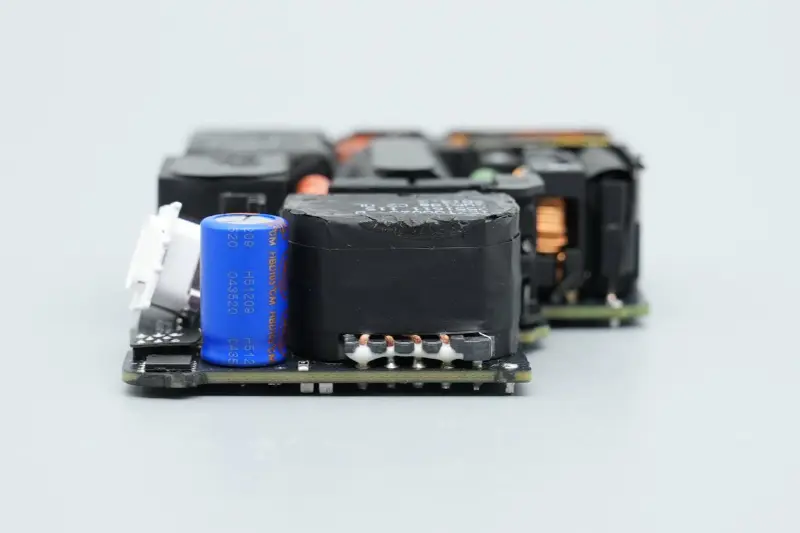

Transformadorea, optoakoplagailua, irteerako iragazki-kondentsadorea, protokolo-txipa eta VBUS etengailu-hodi bat instalatuta daude irteerako muturraren alde batean.

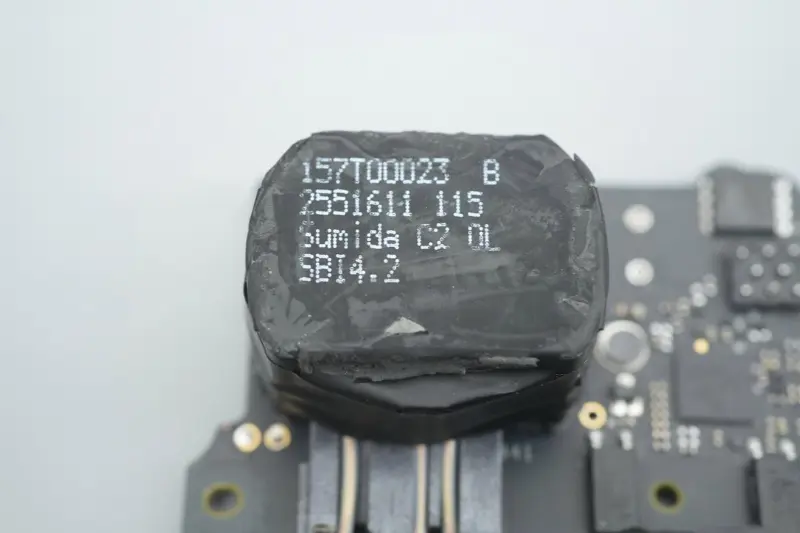

Transformadorea Sumidak hornitzen du.

Interferentziaren aurkako bi Y kondentsadore beltz erabiltzen dira.

Bi optoakoplagailuren hurbileko planoa, feedback irteerako tentsiorako eta zirkuituaren babeserako erabiltzen da.

Hirugarren Y kondentsadorearen lehen planoa.

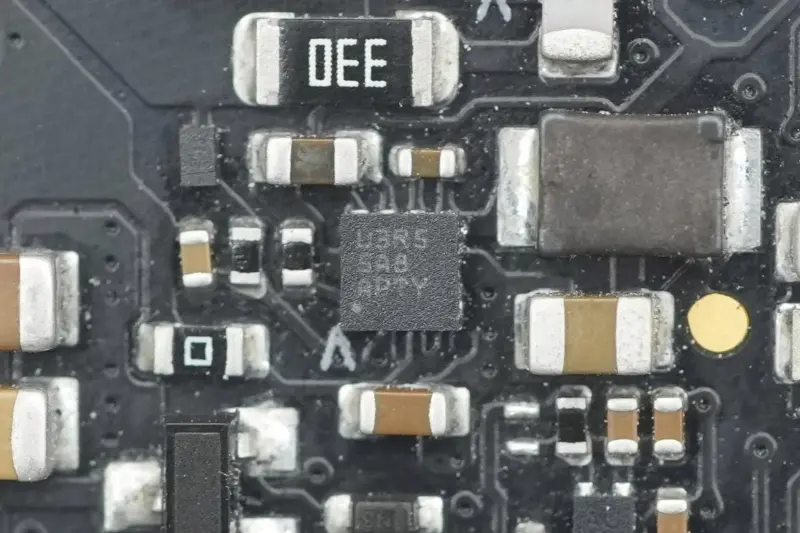

Berresteko bihurgailua zuzenketa sinkronoaren kontrolagailu elikatzeko.

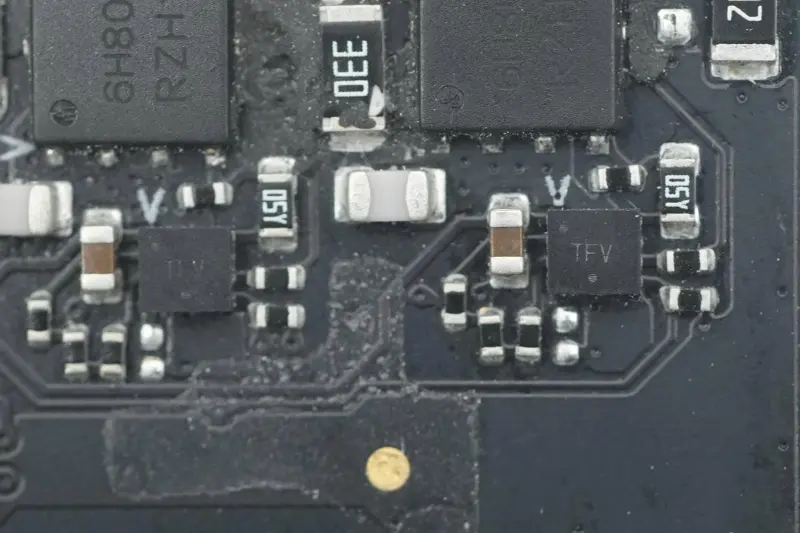

Eredu pertsonalizatutako bi zuzenketa sinkroniko kontrolagailu ON Semiconductorkoak dira, TFV markatua, WDFN8-n ontziratuta.

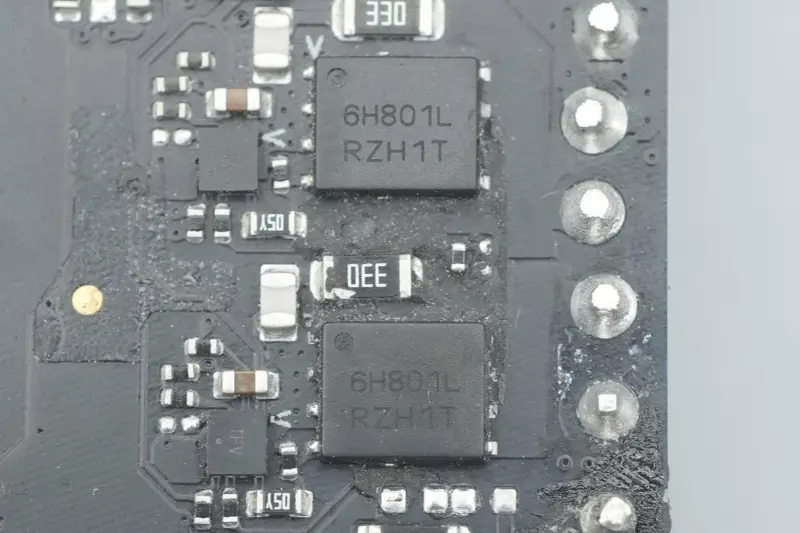

Hodi zuzentzaile sinkronoa ON Semiconductor-ekoa da, NTMFS6H801NL modelokoa, NMOS hodikoa, 80V-ko tentsioa jasaten duena, erresistentzia 2.7mΩ-koa, DFN5-en ontziratutakoa.

Irteerako iragazki-kondentsadorea Lelon-ena da.

Kondentsadorearen zehaztapena 35V 680μF da.

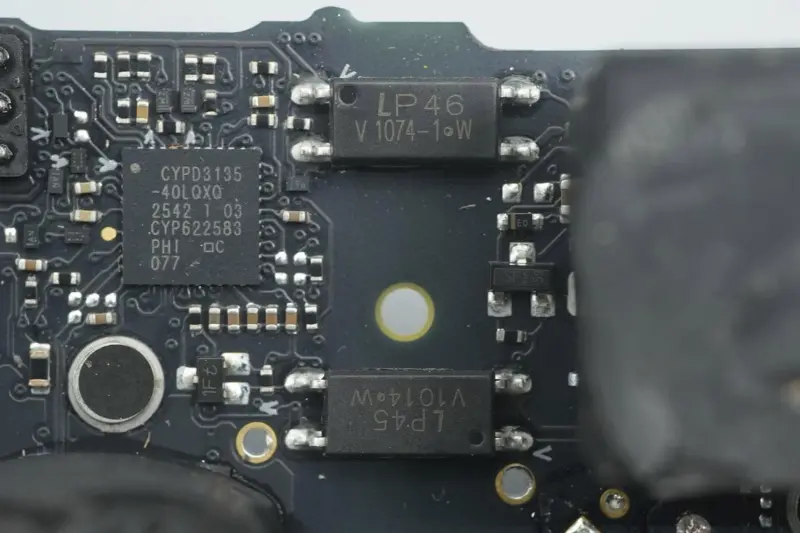

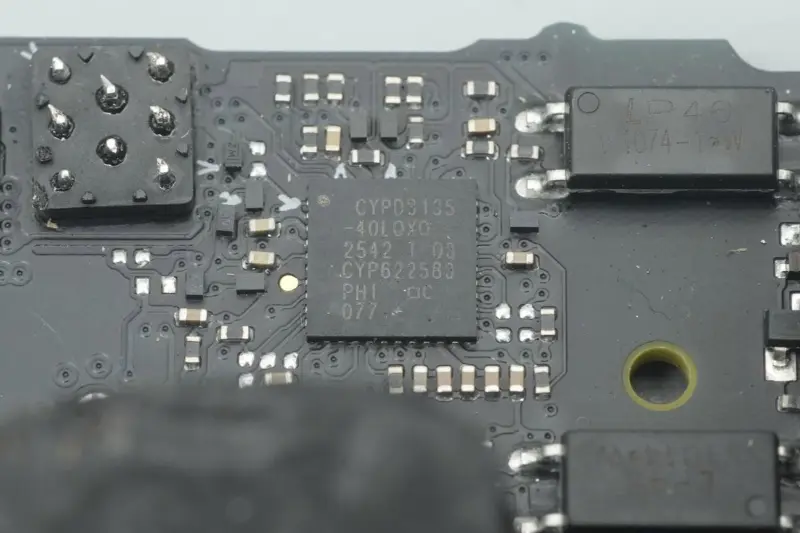

Protokolo-txipak Infineon CYPD3135 hartzen du, industriako lehen USB PD3.1 karga azkarreko protokolo-txipa, Applek Infineon-i pertsonalizatua.

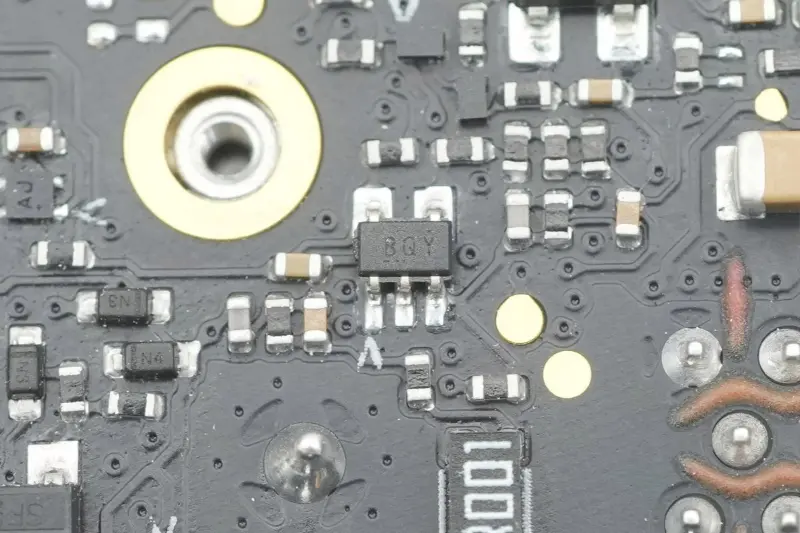

Irteerako korrontea hautemateko anplifikadorea.

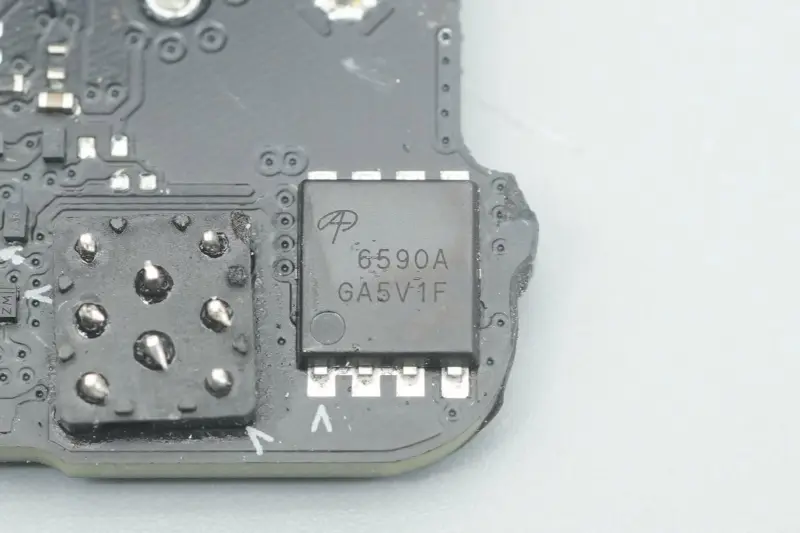

Irteera VBUS etengailu-hodia AOS, AON6590A modeloa, NMOS hodikoa da, 40V-ko tentsioa jasaten duena, 0.99mΩ erresistentzia, DFN5 * 6-n paketatuta.

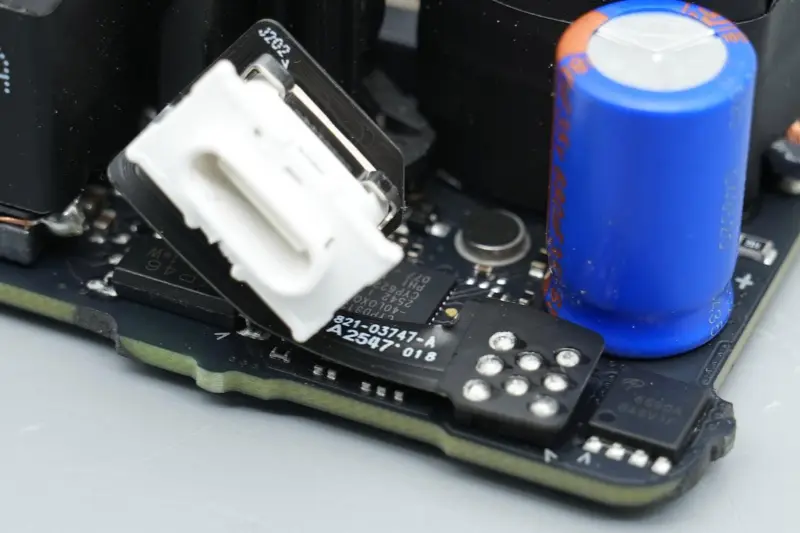

USB-C atakaren hargunea PCB nagusira konektatzen da zirkuitu plaka malgu baten bidez.

USB-C atakaren hargunearen lehen planoa.

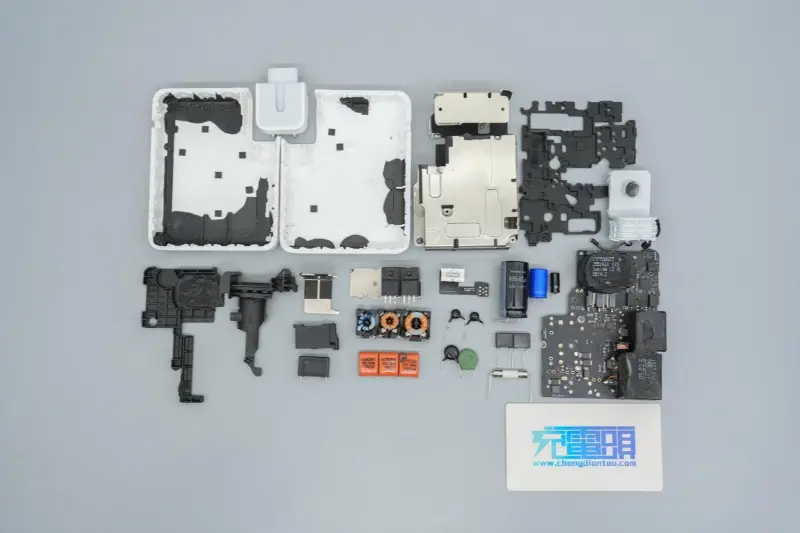

Laburpena

Apple-ren A3607 140W-ko kargagailu azkarra berriak Appleren diseinu minimalista lengoaia koherenteari eusten dio, eta bere itxura eta tamaina orokorrak oso bat datoz aurreko A2452 belaunaldiarekin. Hala eta guztiz ere, xehetasun-desberdintasun batzuk daude: desmunta daitekeen pin moduluaren zirrikituan finkatzeko metalezko klip bat gehitzen zaio.

Errendimenduari dagokionez, Apple-ren belaunaldi berriko gailuen elikadura-hornidura gisa balio duen arren, oso bateragarria da aurreko modelo zaharrekin ere, 140 W PD3.1 gailuetarako karga azkarra eskaintzen baitu.

Kargagailuak PFC + LLC + jaitsiera sinkronoaren eraginkortasun handiko arkitektura hartzen du, diseinu orokor trinkoarekin eta beroa xahutzeko diseinu sendoarekin. Oinarrizko osagaiei dagokienez, kontrolagailuak NXP, STMicroelectronics, ON Semiconductor eta Infineon-en pieza-zenbaki bereko txipak direla kontuan hartuta, potentzia-gailuak ia bateratuta daude Infineon-en produktu pertsonalizatu gisa, irtenbide orokorra intentsiboagoa eta pertsonalizatuagoa bihurtuz, eta energia-eraginkortasunaren errendimendua gehiago hobetzea espero da.
