Gure produktu berria-300W GaN elikadura hornidura

STARWELLgoi-teknologiako enpresa bat daelikadura hornidurafabrikazioa, elikadura hornidura aurreratuko hainbat produkturen I + G eta ekoizpenarekin konprometitua, besteak beste, POE elikadura hornidura, komunikazio elikadura hornidura, energia biltegiratzeko inbertsoreak, potentzia-moldagailuak, industria-kontroleko elikadura-hornidurak, etab., eremu ezberdinetako beharrak asetzeko. Arazo honen konponbidearen analisiak 300W 48V GaN elikadura-hornidura modulua dakar.

Elikatze-hornidura-modulu honen eredua R0168 da, 100 ~ 264Vac-eko sarrerako tentsioa onartzen duena, 48V 6.25A-ko irteera eta 300W-ko irteerako potentzia duena. Giro-tenperatura tartean funtziona dezake -10 ~ 55 ℃. Elikatze iturriak diseinu modularra du, sarrerako eta irteerako terminaletan hornitutako konektoreekin. Jarraian, 300W GaN elikadura-modulu honen soluzio-analisia da, bere barne-diseinua eta materialei begirada bat emateko.

STARWELL 300W GaN elikadura iturriaren itxura

Modulua

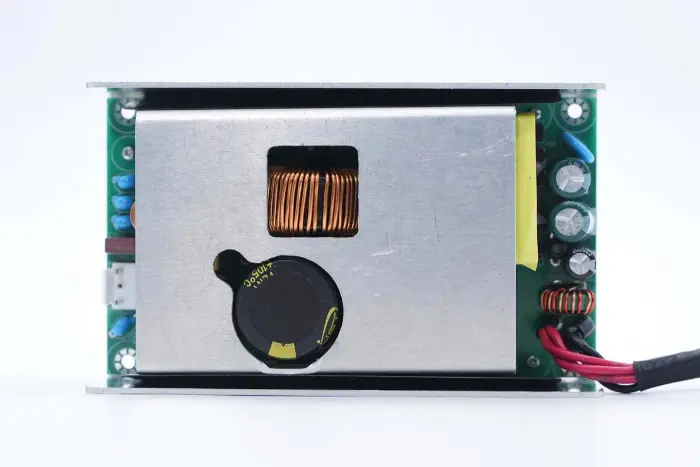

STARWELL 300W GaN elikadura moduluak aluminiozko aleaziozko zorro bat hartzen du. PCBA moduluaren aurrealdea aluminiozko aleaziozko bero-husketa batekin hornituta dago, tentsio handiko iragazki-kondentsadoreei dagozkien eremu hustuekin eta lodiera murrizteko PFC boost induktorea.

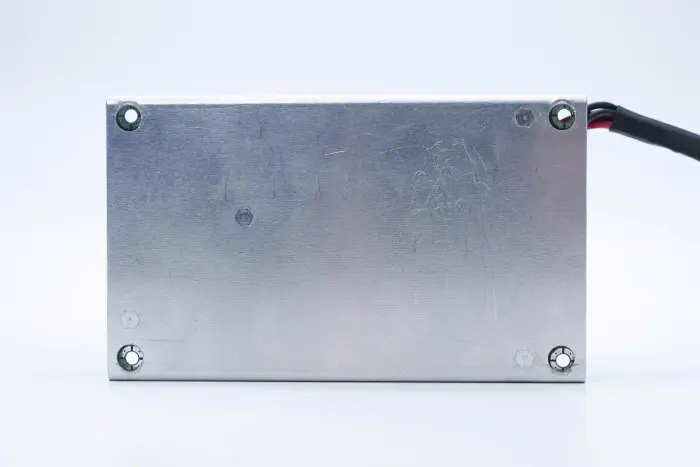

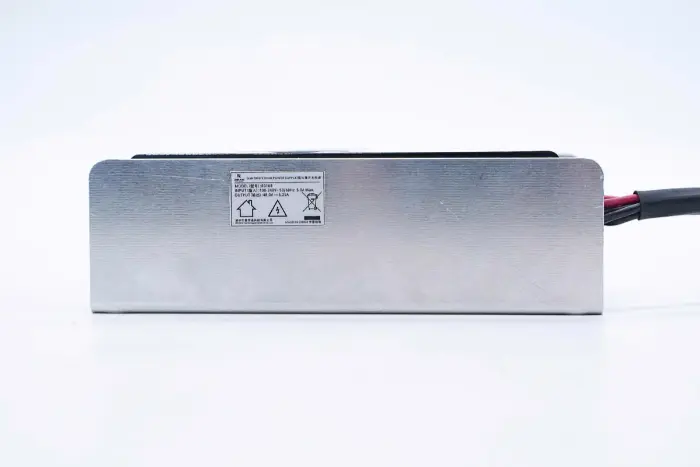

Elikatze-hornidura moduluaren atzealdea aluminiozko aleaziozko zorro bat da.

Eredua: B0168

Sarrera: 100-240V~ 50/60Hz 5.0A Max

Irteera: 48V 6.25A

Irteerako hariak soldadura bidez konektatzen dira, isolamendurako soldadura-junturetan bero-txikitutako hodiekin.

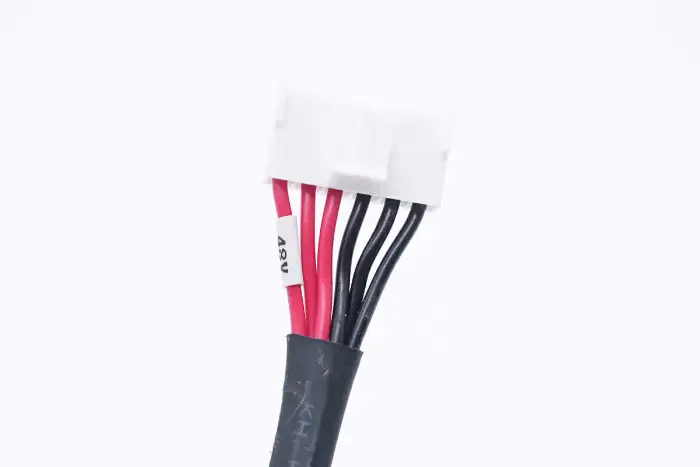

Irteerako konektorearen lehen planoa: kable gorria polo positiboa da eta mahuka 48V-ko irteerarako markatuta dago.

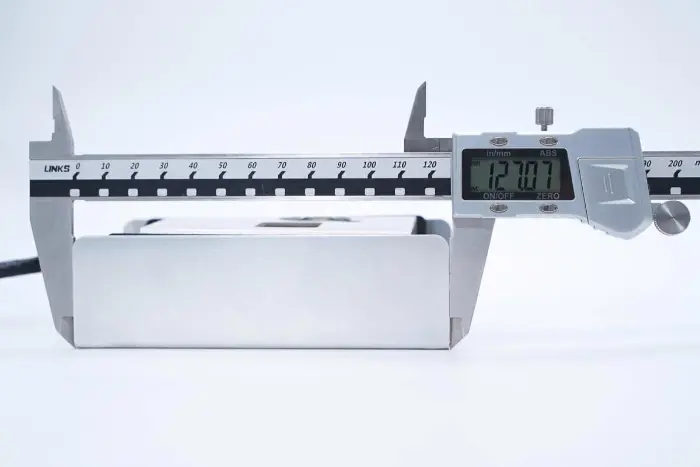

Vernier kalibre batekin neurtutako elikadura-hornidura-moduluaren luzera 127,1 mm-koa da gutxi gorabehera.

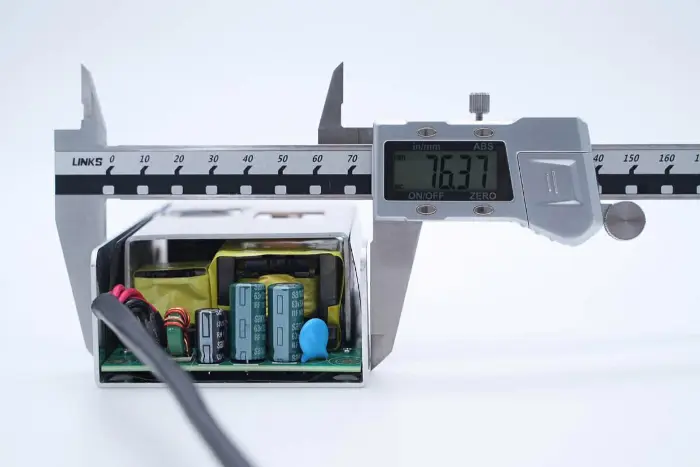

Elikatze-moduluaren zabalera 76,4 mm ingurukoa da.

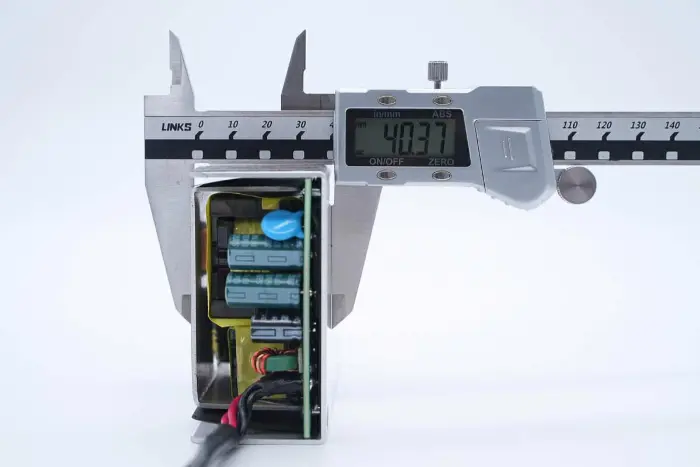

Elikatze-moduluaren lodiera 40,4 mm ingurukoa da.

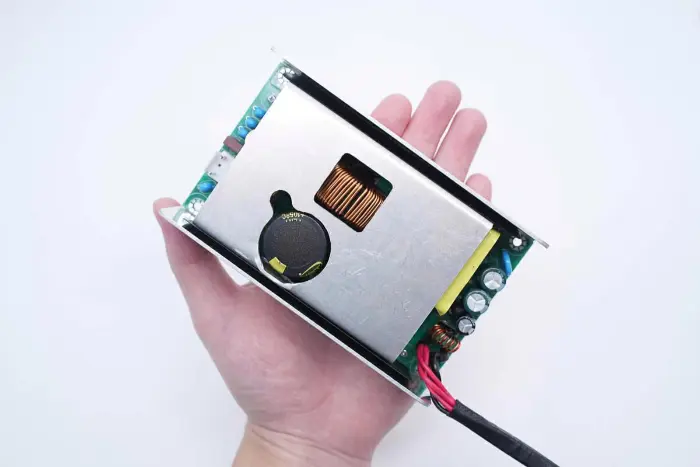

Eskuan duen elikadura-hornidura-moduluaren tamaina intuitiboaren hautematea. GaN potentzia-gailuen erabilerari esker, potentzia-dentsitatea asko hobetzen da eta 300W-ko irteera-potentziaren bolumena nabarmen murrizten da, espazioa aurreztuz.

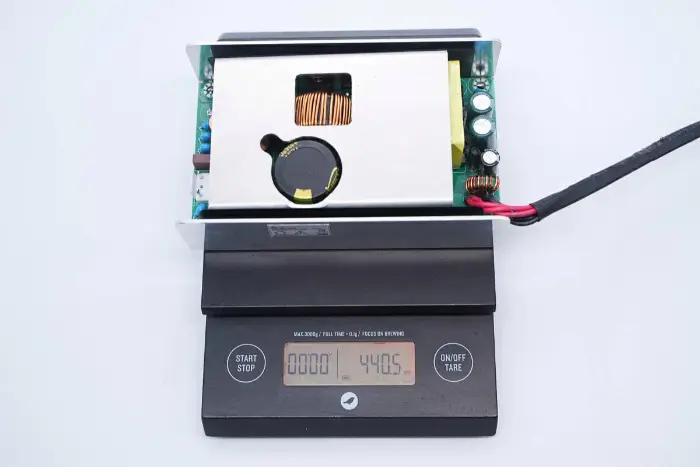

Elikatze-moduluaren neurtutako pisua 441g da gutxi gorabehera.

STARWELL 300W GaN elikadura-horniduraren analisia

Modulua

PCBA modulua torlojuekin finkatzen da distiragailuan.

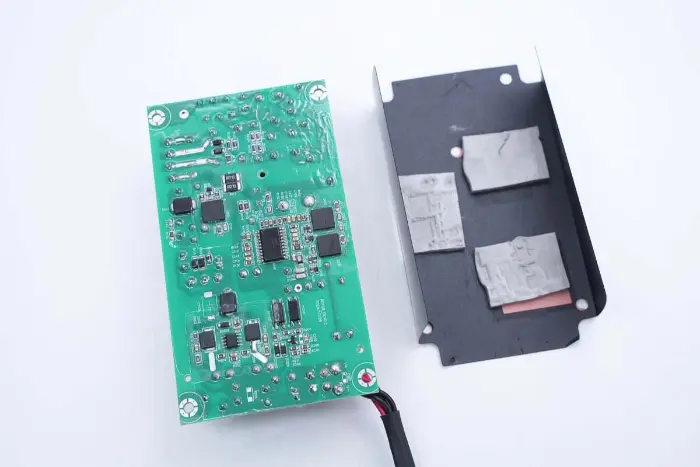

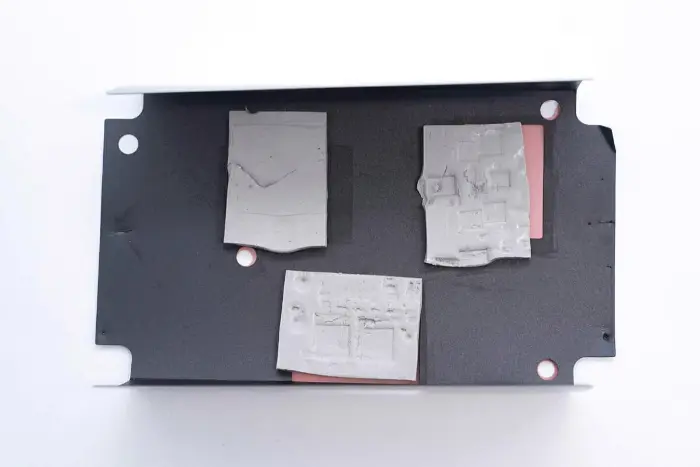

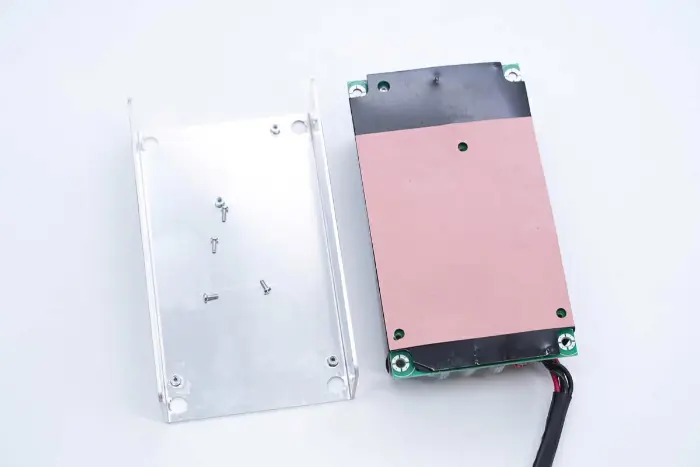

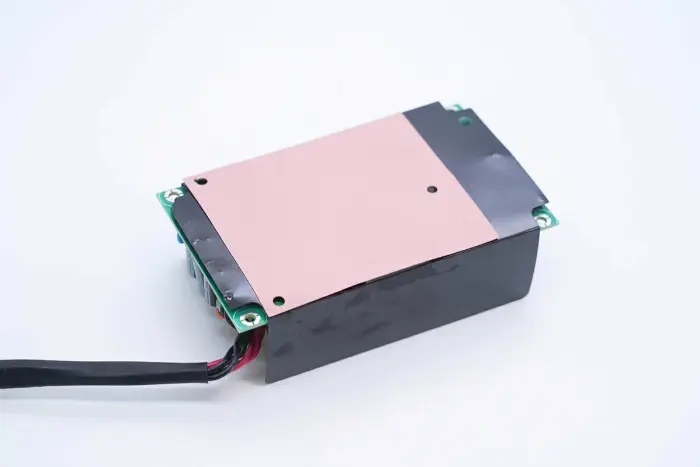

PCBA modulua ateratzen denean, silikonazko xafla isolatzaileak bero-hustugailuari dagozkion posizioetan itsatsi egiten dira.

PCBA moduluaren alboan Mylar xafla isolatzailea eskaintzen da.

Mylar xafla isolatzailea kentzen da, zuloak moztuta dauden gailu elektrikoei dagozkien posizioetan, eta beroa eroateko pad termikoak ematen dira.

Hiru pad termiko PFC etengailuari, LLC etengailuari eta zuzentzaile sinkronoari dagozkio.

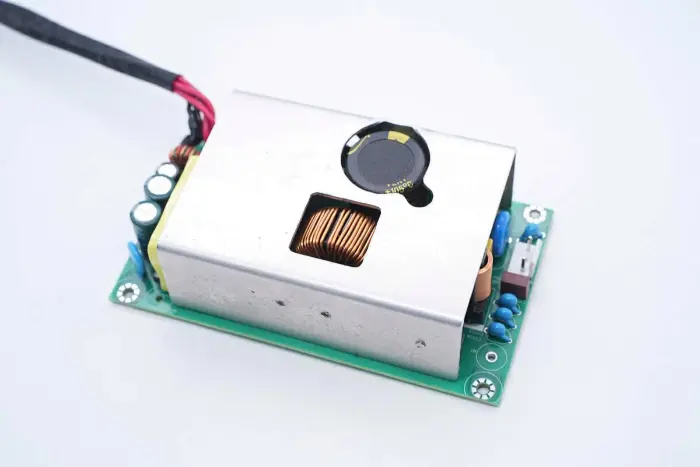

PCBA moduluan aluminiozko aleazioko bero-husketa bat ere estaltzen da eta potentzia-gailuak torlojuekin finkatzen dira.

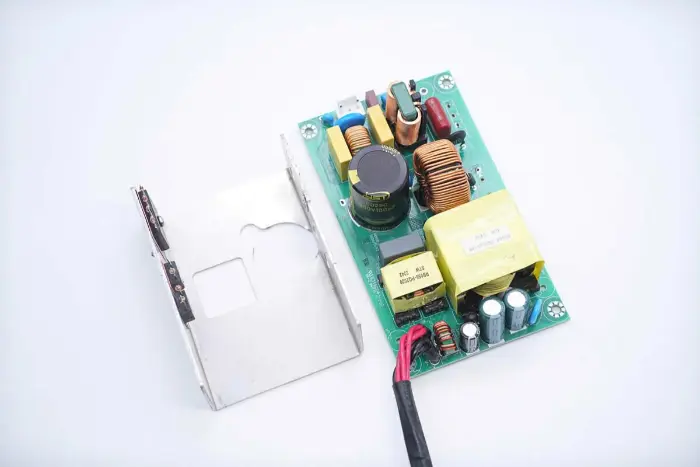

PCBA moduluan estalitako bero-hustugailua desoldatuz kentzen da.

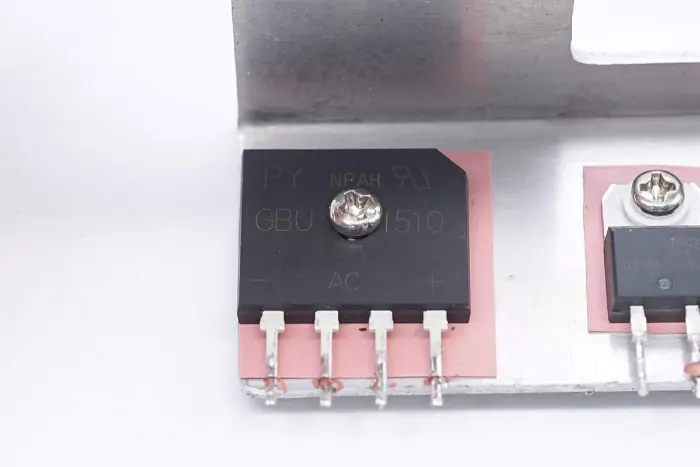

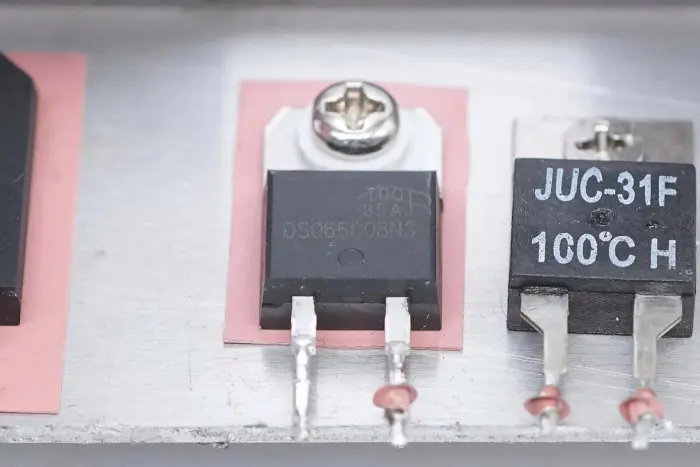

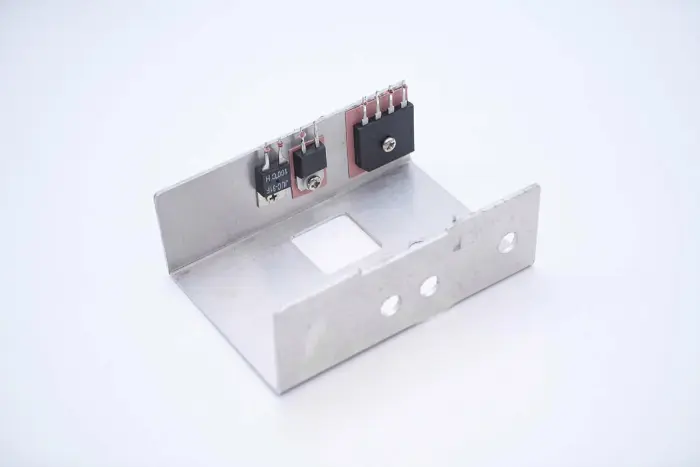

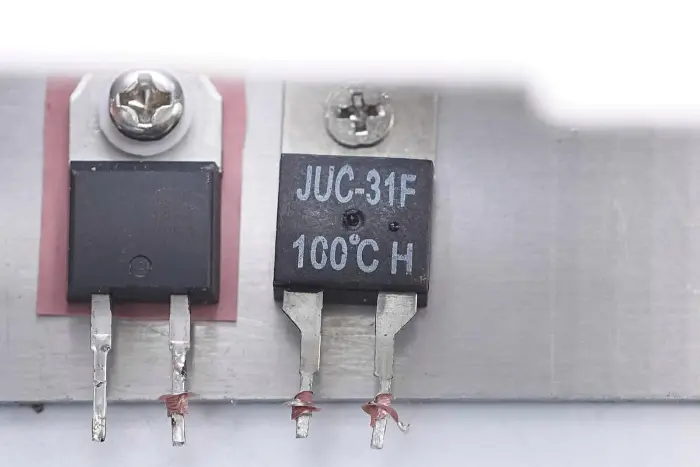

Zubia zuzentzailea, PFC diodo zuzentzailea eta etengailu termikoa bero-husketatzean finkatzen dira.

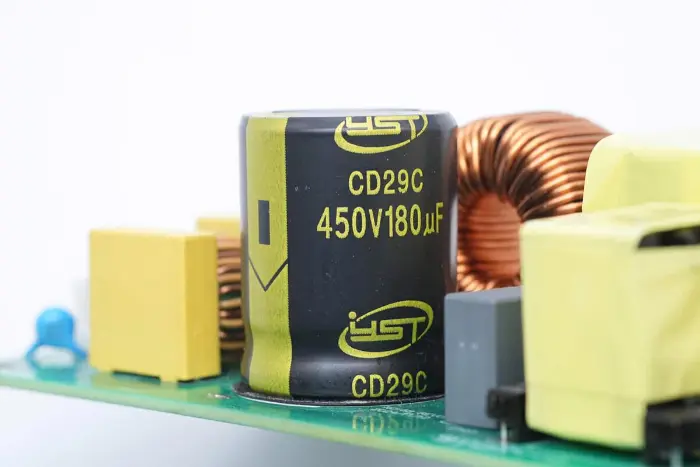

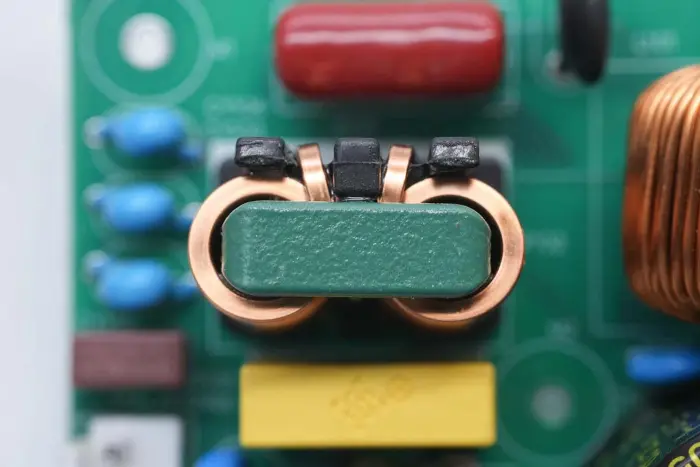

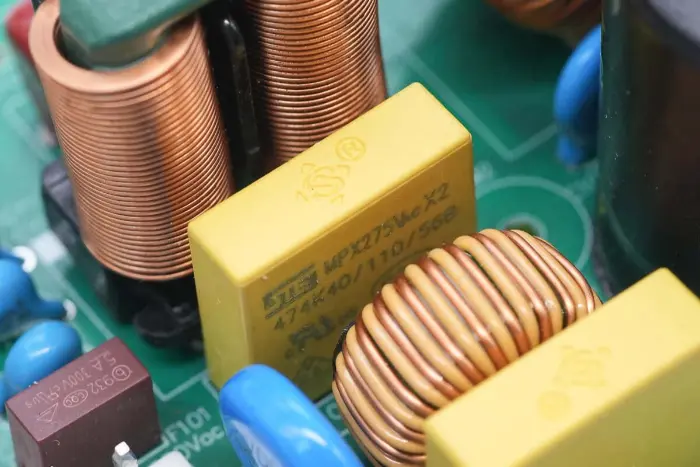

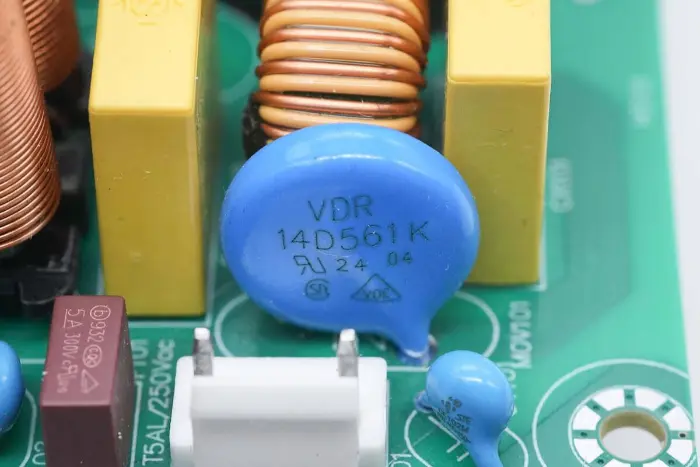

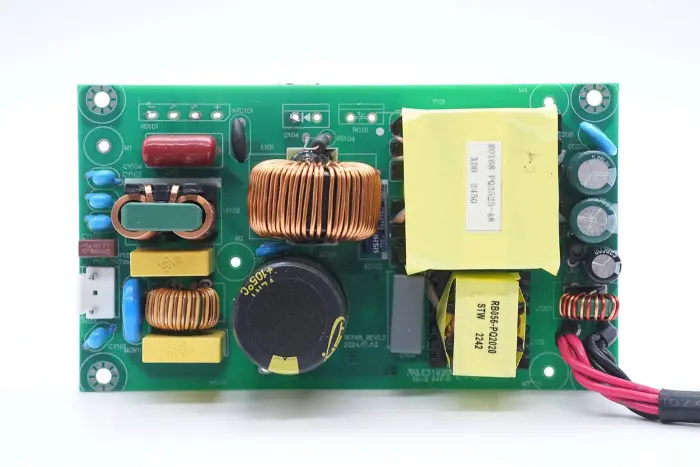

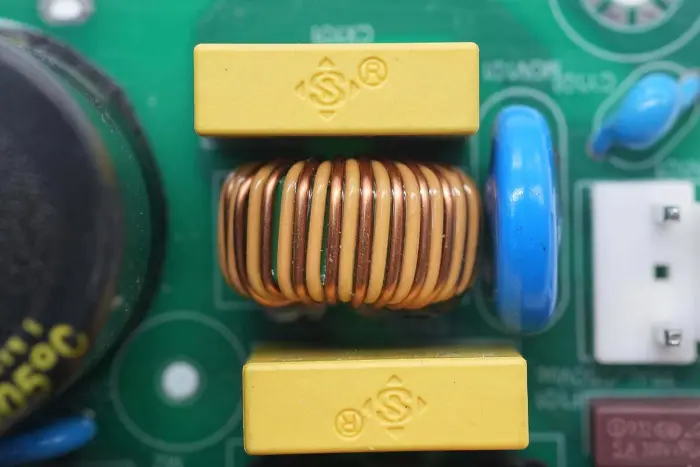

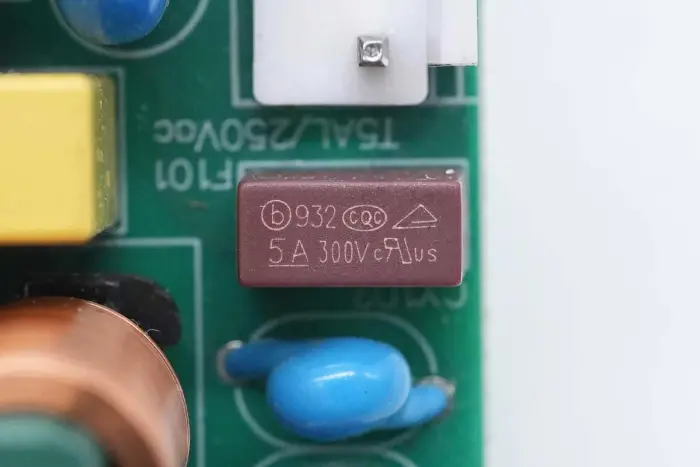

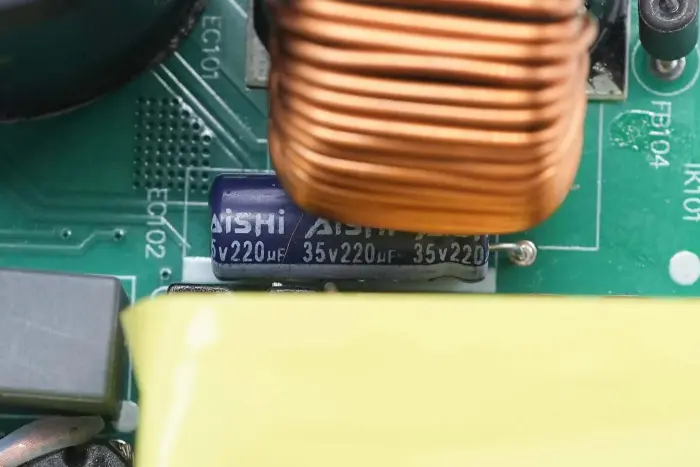

PCBA moduluaren aurrealdearen ikuspegi orokorra: ezkerreko aldea potentzia-sarrerako entxufea, fusiblea, Y kondentsadorea, varistorea, modu komuneko induktorea eta segurtasun X2 kondentsadorea ditu. Erdiko posizioa PFC boost induktore eta goi-tentsioko iragazki kondentsadore batekin hornituta dago. Eskuineko aldea LLC oihartzun-kondentsadorea, erresonantzia-induktorea, transformatzailea, iragazkia-kondentsadorea eta iragazki-induktorea ditu.

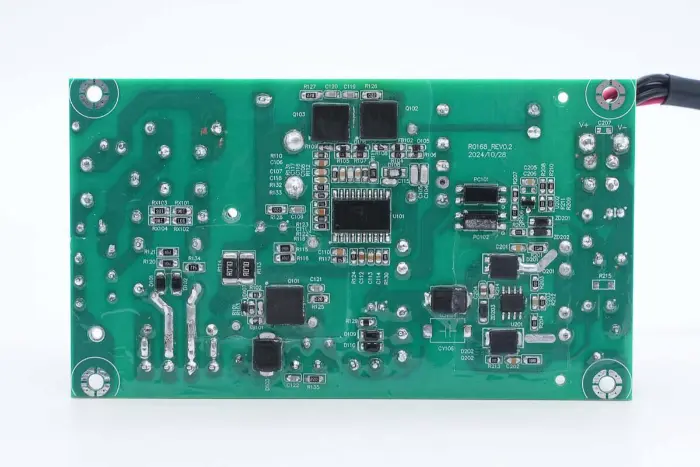

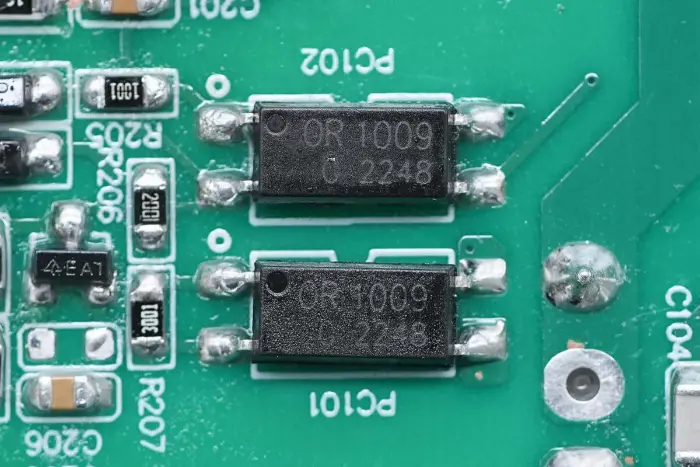

PCBA moduluaren atzealdean, 2-in-1 PFC+LLC kontroladore bat dago. PFC etengailua beheko ezkerrean dago, LLC etengailua kontrol txip nagusiaren gainean dago, feedback optoakoplagailua eskuinaldean eta sinkrono zuzentzaile kontroladore eta bi sinkrono zuzentzaile behealdean daude. Taula osoa babesteko estaldura konformatuz estalita dago.

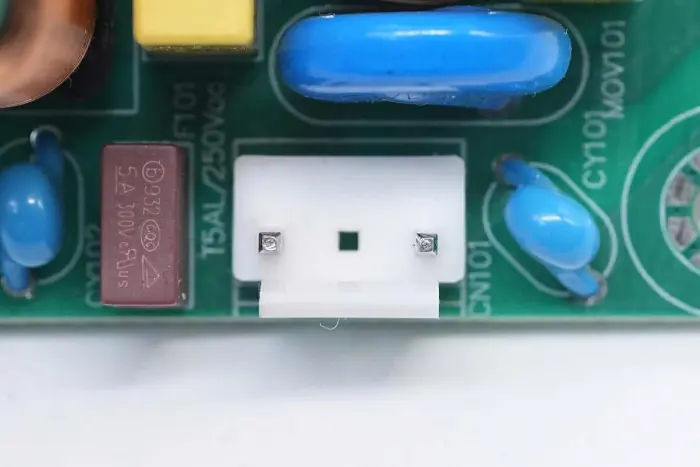

AC sarrerako terminala konektore batekin konektatuta dago.

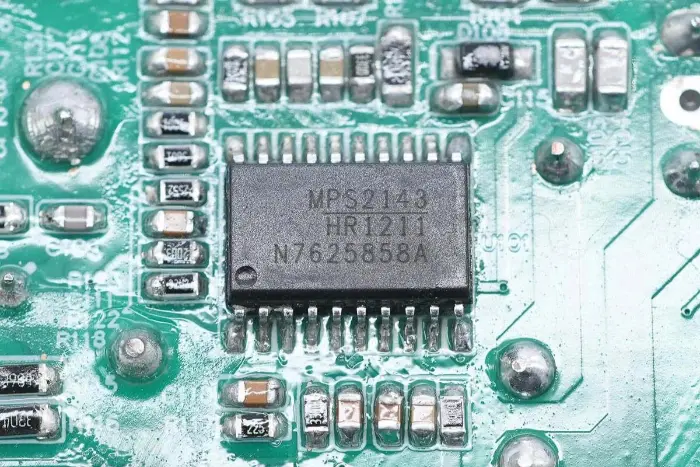

Elikatze-iturriaren kontrol-txip nagusiak Mornsun Semiconductor HR1211, modu anitzeko PFC eta korronte-moduko LLC 2-in-1 kontrolagailu bat hartzen du. Soluzio tradizionaletan 2-3 txip behar dituzten funtzioak integratzen ditu txip batean. PFC kontrolagailuak CCM eta DCM funtzionamendu moduak onartzen ditu.

HR1211-k kontrol digitalaren nukleoa hartzen du, tentsio handiko abiarazte eta X kondentsadore adimendunaren deskarga onartzen ditu. PFC etapak 250KHz-eko gehienezko funtzionamendu-maiztasuna onartzen du. LLC etapak 600V-ko erdi-zubi kontrolatzaile bat dauka, abioko diodo integratua duena, 500KHz arteko maiztasunarekin funtzionatzen duena. Babes-funtzio integralak onartzen ditu eta SOIC-20-n bilduta dago.

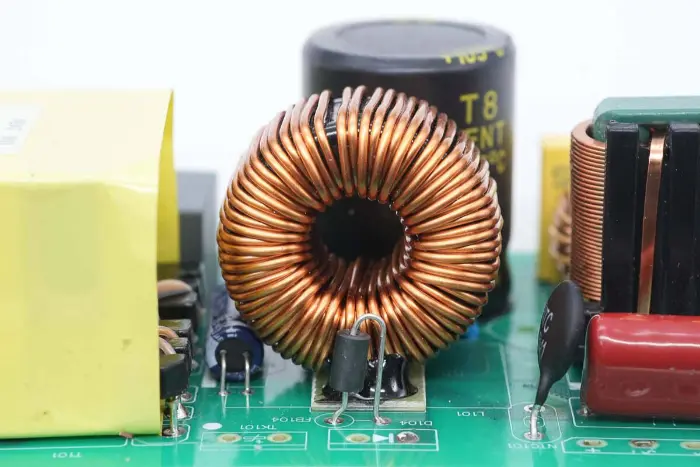

PFC boost induktorea eraztun magnetiko batekin inguratuta dago eta behealdean bakelita xafla bat eskaintzen da isolatzeko.

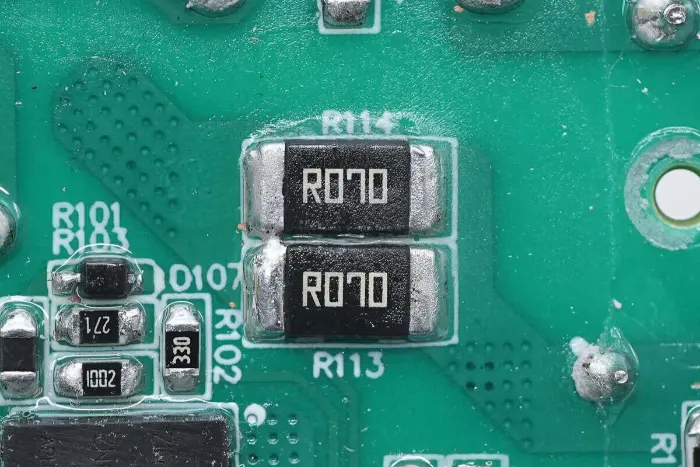

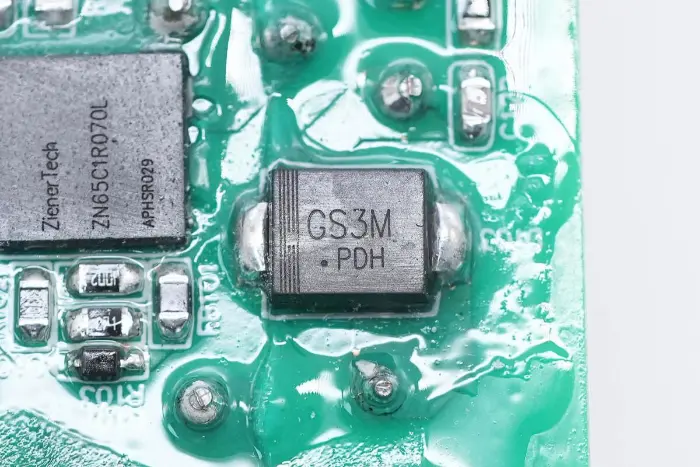

70 mΩ-ko bi erresistentzia paraleloan konektatzen dira etengailuaren korrontea detektatzeko.

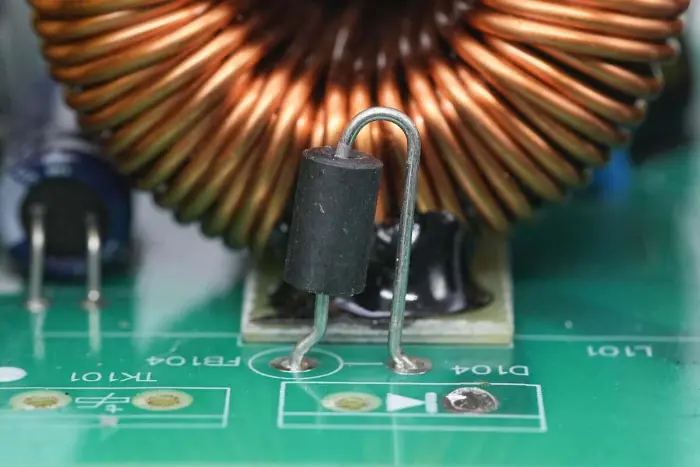

PFC diodo zuzentzailea seriean konektatzen da ale magnetiko batekin.

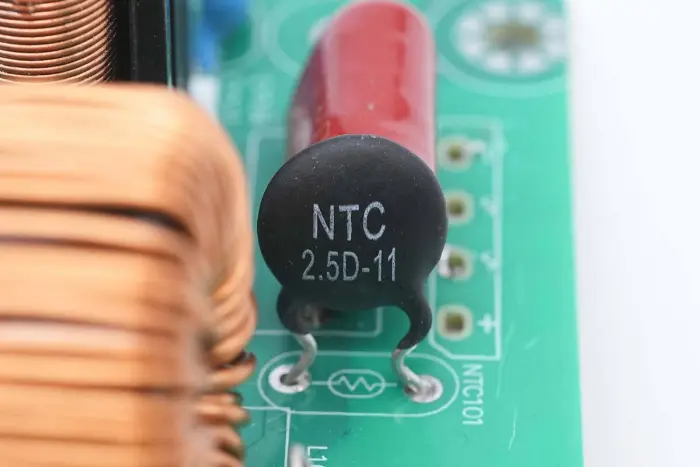

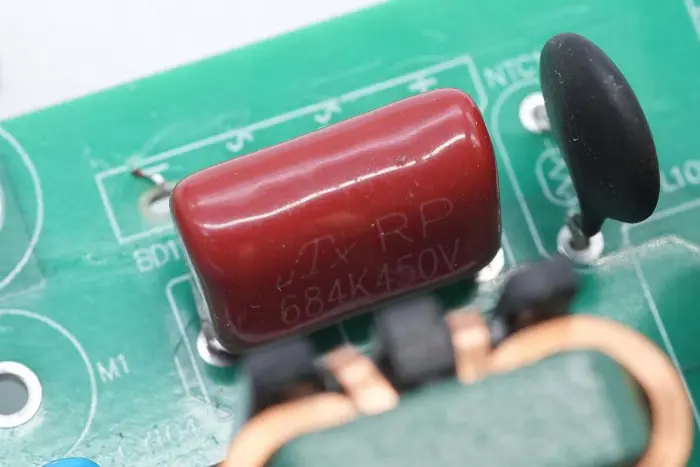

NTC termistorea 2.5D-11 markatuta dago, tentsio handiko kondentsadore elektrolitikoaren karga-korrontea kentzeko erabiltzen dena.

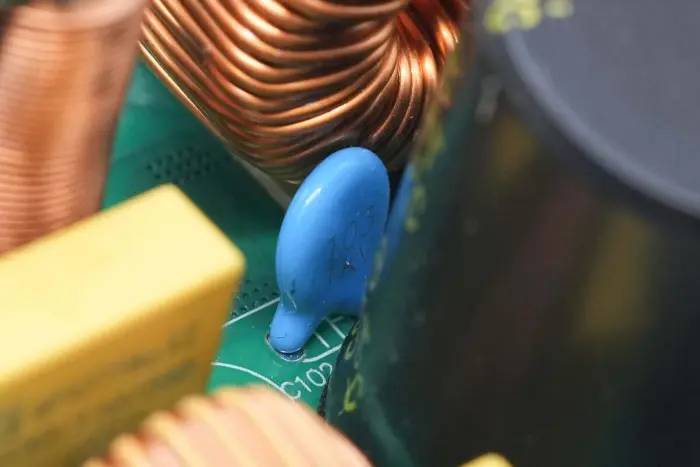

Zeramikazko kondentsadoreak kondentsadore elektrolitikoekin paraleloan konektatzen dira, 0,01μF 1KV-ko zehaztapenarekin.

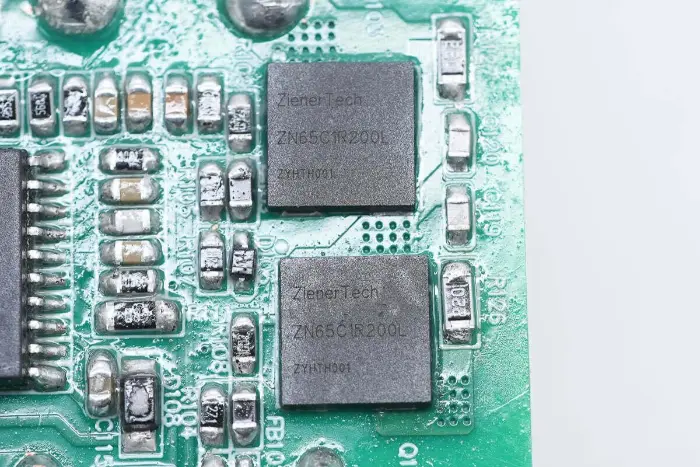

LLC etengailua ZenerTech-ekoa da, ZN65C1R200L modeloa, Cascode egitura GaN etengailua 700V-ko tentsio iraunkorra eta 800V-ko iraunkortasun-tentsio iragankorra, 200mΩ-ko erresistentzia, 20V-ko atearen tentsio euskarria. Ate karga baxua du, gidatzeko zirkuitua modu eraginkorrean erraztuz. Kargagailu azkar, komunikazio elikadura-iturri, datu-zentro eta argiztapen aplikazioetarako egokia, DFN8*8-n bilduta.

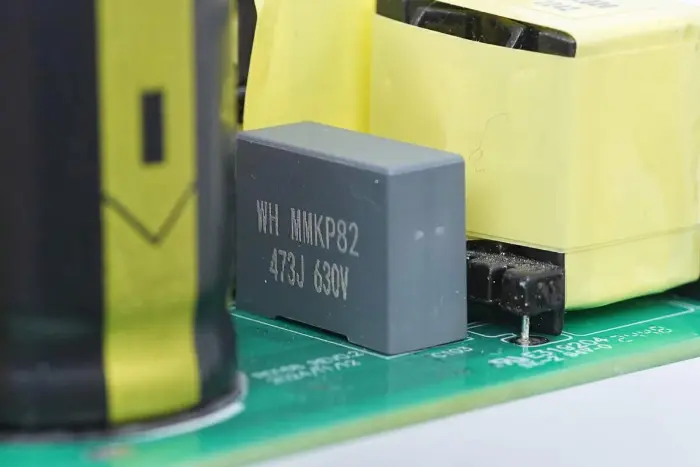

Erresonantziazko kondentsadorea MMKP82 seriekoa da, 0,047μF 630V-ko zehaztapenarekin.

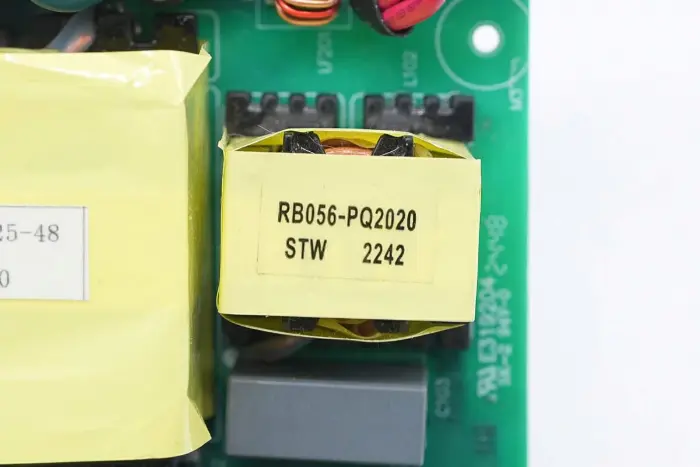

Erresonantzia-induktoreak PQ2020 nukleo magnetikoa hartzen du eta litz hariarekin inguratuta dago.

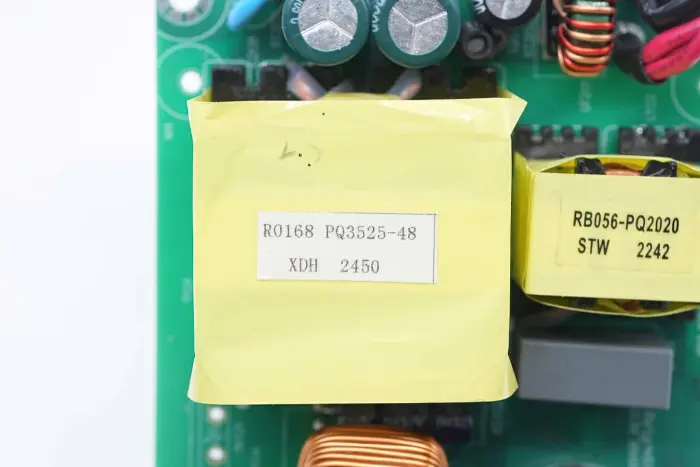

Transformadoreak PQ3525 nukleo magnetikoa hartzen du, R0168 elikadura ereduarekin markatua.

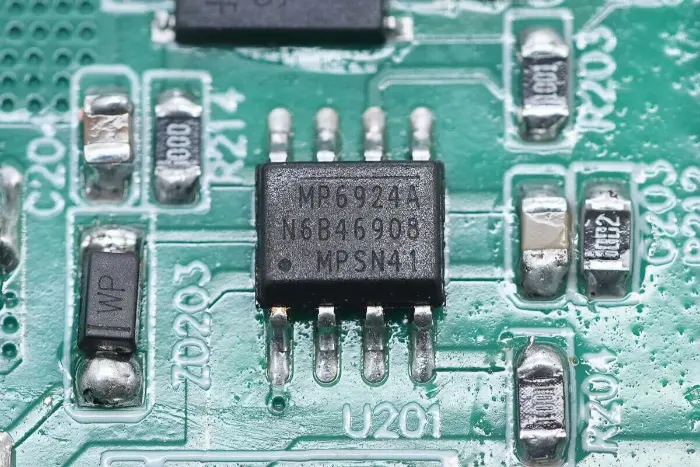

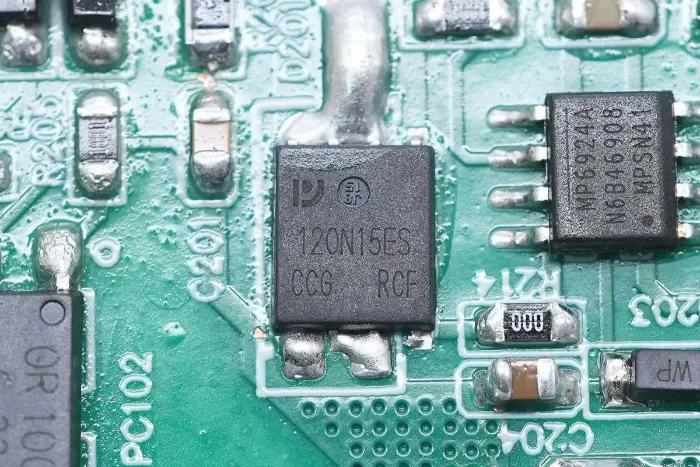

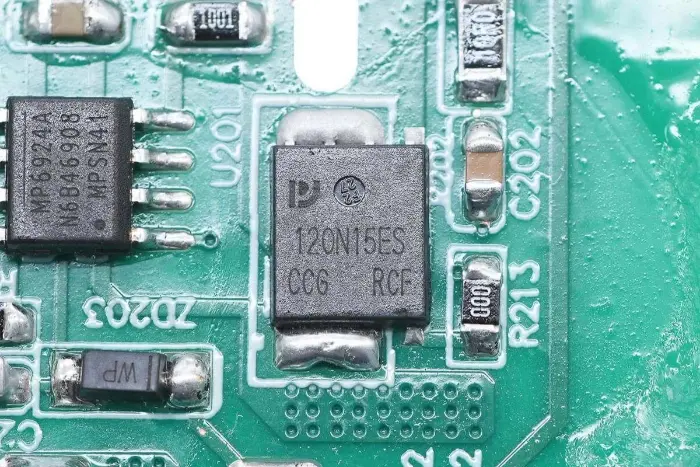

Zuzentzaile sinkronoaren kontrolagailu MPS, MP6924A modelokoa, LLC zuzentzaile sinkronoko kontroladore bat da, interferentziaren aurkako eta itzaltze funtzio azkarragoak dituena, CCM/DCM moduekin bateragarria. MP6924A-k bi zuzentzaile sinkroniko kontroladore integratzen ditu LLCren bi bobin sekundarioen zuzenketa aplikazioetarako, LLC bihurgailuaren zuzenketa sinkronoko aplikazioetarako egokiak, SOIC-8-n bilduta.

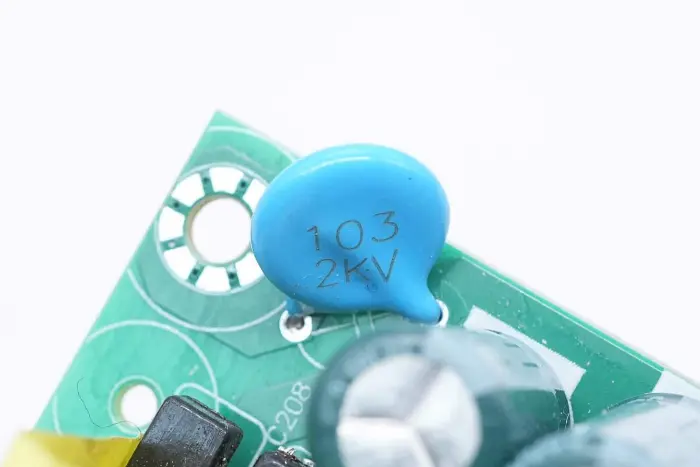

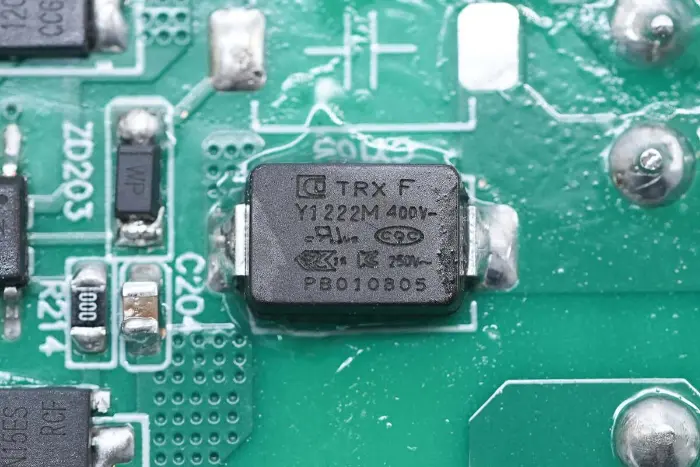

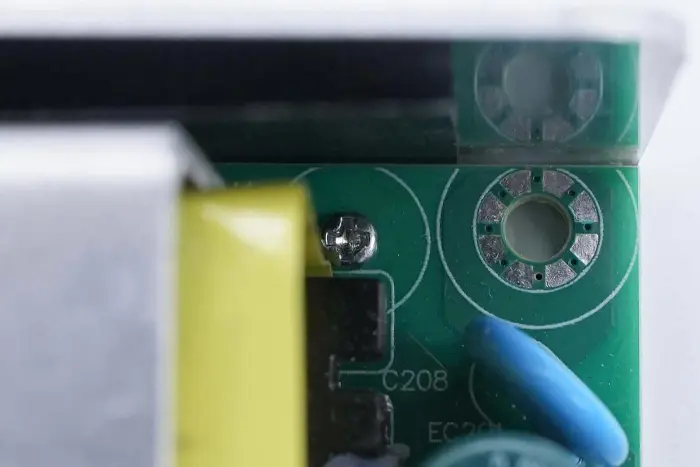

Irteerako terminalaren eta lurraren artean zeramikazko kondentsadore bat konektatzen da, 0.01μF 2KV-ko zehaztapenarekin.

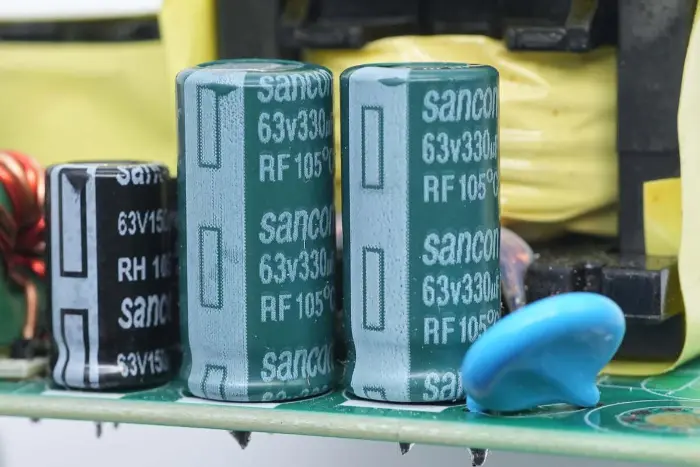

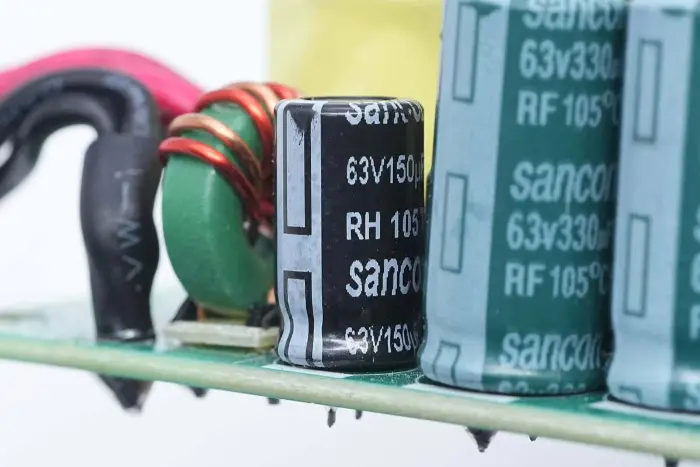

Irteerako iragazkien kondentsadoreak Sancon (Nantong Sanxin) dira, RF serieko bizitza luzeko kondentsadoreak, 63V 330μF-ko zehaztapenarekin, bi paraleloan.

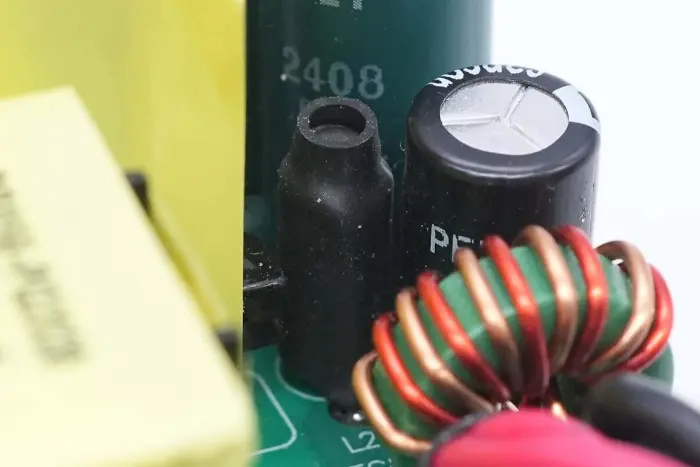

Iragazkiaren induktorea isolatzeko bero-txikidurazko hodi batekin estaltzen da.

Beste iragazki-kondentsadore batek 63V 150μF-ko zehaztapena du.

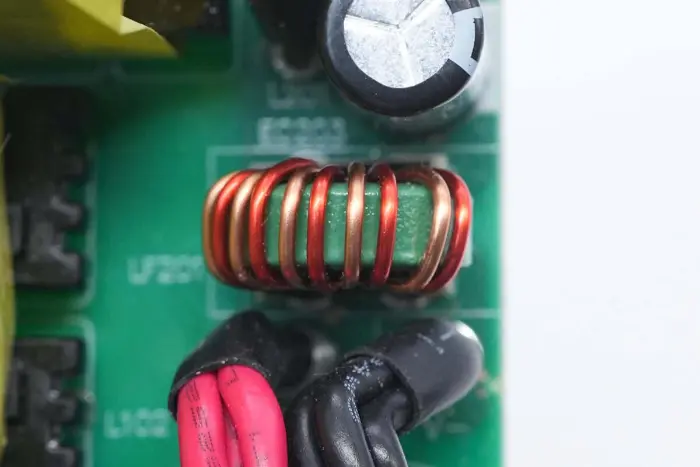

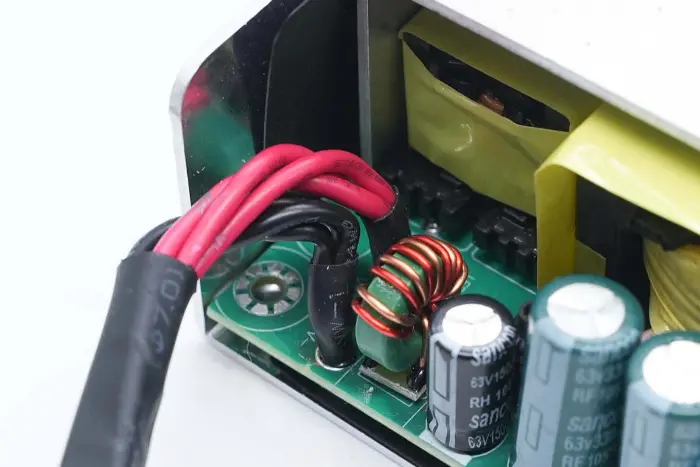

Irteerako eraztun magnetikoaren iragazkiaren induktorearen lehen planoa.

Laburpena

Azterketaren bidez, STARWELL-ek abian jarritako 300W GaN elikadura-modulua zulo bidezko zubi zuzentzaileak eta barneko berogailuan finkatutako diodo zuzentzaileak erabiltzen ditu. Patch GaN etengailuek pad termikoak erabiltzen dituzte beheko aluminio aleazioko oskolara beroa xahutzeko, beroa xahutzeko ahalmena hobetuz. Barneko berogailuan etengailu termiko bat instalatzen da kontrolagailuaren elikadura-hornidura aldatzeko, gainberotzearen kasuan, gainberotzearen babes orokorra lortzeko.

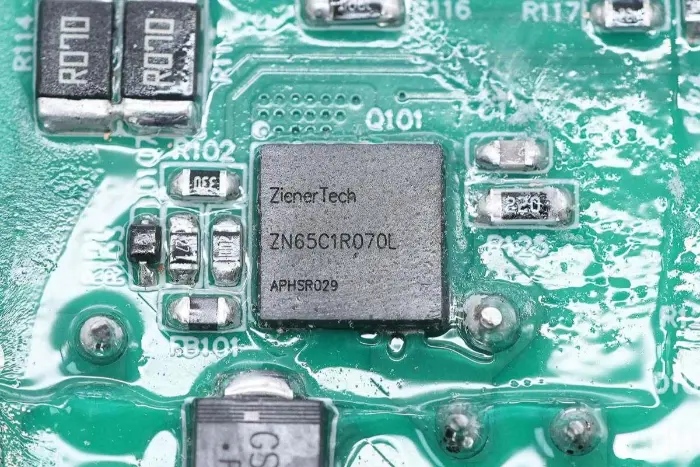

GaN elikadura-hornidura-modulu honek Mornsun Semiconductor kontrol-soluzioa hartzen du, HR1211 2-in-1 kontrolagailu MP6924A sinkrono zuzentzaile kontrolagailuarekin. PFC etengailuak ZenerTech ZN65C1R070L GaN etengailua hartzen du, PFC zuzentzailearen diodoak Sanken SDS065J008N3 SiC diodoa hartzen du eta LLC etengailuak ZN65C1R200L GaN etengailua hartzen du. Hirugarren belaunaldiko erdieroaleak potentzia bihurtzeko eraginkortasuna hobetzeko, potentzia galera eta beroa xahutzeko baldintzak murrizteko erabiltzen dira.
