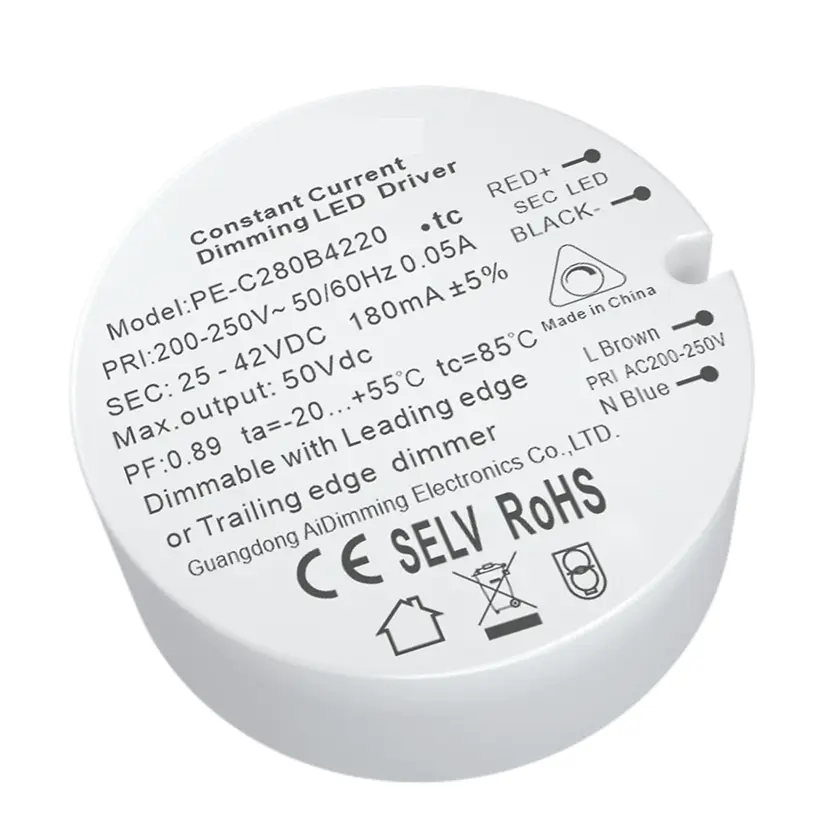

8.4W korronte konstante Triac dimmable LED kontrolatzailea

PE-C280 Txinako Starwell fabrikatzaileak garatutako 8,4 W-ko korronte konstanteko triac dimmable LED kontrolatzaileetako bat da, potentzia-faktorea, eraginkortasun handikoa, doitasun handikoa, galera baxuko etengailuaren kontrol-txip eraginkorra eta errendimendu handiko osagaiak zarata baxua, bizitza luzea eta beste ezaugarri batzuk dituena.

Bidali kontsulta

Fabrikatzaile profesionala denez, Starwell-ek kalitate handiko 8,4 W-ko korronte konstanteko triac dimmable LED kontrolatzailea eskaini nahi dizu, RPC MOSFET dimmer eta FPC TRAIC dimmer-erako egokia dena.

Zehaztapena

Eredua		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
IRTEERA	Irteera tentsioa	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Irteera tentsio maximoa	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Kargarik gabeko Irteerako Tentsioa	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Irteera Korrontea	350mA	200mA	700mA	700mA	300mA
	Irteera Potentzia	4,2W~8,4W	5W~8.4W	1,75 W ~ 4,2 W	4,2W~8,4W	3,6W~7,2W
	Strobe Maila	Beheko keinua (%8)
	Iluntzeko tartea	2~100%,
	PWM iluntzeko maiztasuna
	Uneko zehaztasuna	±% 5
	Ripple & Noise	=500mv p-p
SARRERA	Iluntzeko interfazea	Triac Hasierako ertza/Tralling Edge
	Sarrerako tentsio tartea	200-250Vac
	Maiztasuna	50/60Hz
	Sarrerako korrontea	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Potentzia-faktorea	PF>0,9 (karga osoan)	PF>0,9 (karga osoa)	PF> 0,88 (karga osoan)	PF>0,88 (karga osoa)	PF>0,88 (karga osoa)
	THD	230Vac@THD <% 20 (karga osoa)
	Eraginkortasuna (tip.)	%77	%79	%77	%77	%77
	Sarrerako korrontea (tip.)	Hasiera hotza 0,8A	Hasiera hotza 0,8A	Hasiera hotza 1,54A	Hasiera hotza 0,8A	Hasiera hotza 0,8A
	Surgearen aurkakoa	L-N: 1,5kV
	Ihes Korrontea	<0,25mA/230Vac
INGURUNEA	Laneko Tenperatura	tc: 55°C tc: 85°C
	Laneko Hezetasuna	20 ~ 95% RH, kondentsaziorik gabekoa
	Biltegiratze tenperatura, hezetasuna	-40 ~ 80 °C, 10 ~ 95% RH
	Tenperatura. Koefizientea	±0,03%/°C(0-50)°C
	Dardara	10~500Hz, 2G 12min./1ziklo, 72min-ko epea. bakoitza X, Y, Z ardatzetan zehar.
BABESA	Bero gehiegizko babesa	Irteerako korrontea modu adimentsuan doitzea edo itzaltzea PCB tenperatura ≥110 °C, automatikoki berreskuratzen bada.
	Gainkargaren babesa	Itzali irteera potentzia ≥102% baloratu denean, automatikoki berreskuratzen da.
	Zirkuitu Laburren Babesa	Itzali automatikoki zirkuitu laburra gertatzen bada, automatikoki berreskuratzen da.
	Kargarik gabeko babesa	Itzali irteera kargarik ez baduzu, automatikoki berreskuratzen da karga normala itzultzen denean.
SEGURTASUNA ETA EMC	Tentsio jasangarria	I/P-O/P: 3750Vac
	Isolamendu Erresistentzia	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Segurtasun-arauak	IEC/EN61347-1, IEC/EN61347-2-13
	EMC igorpena	EN55015, EN61000-3-2 C klasea, IEC61000-3-3
	EMC immunitatea	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test estandarra	IEEE 1789
BESTELAKOAK	Dimentsioa	43,2 × 0,5 mm (D × H)
	Enbalatzea	poltsan
	Pisua (G.W.)	42g±5g

Fakturak:

● LED fasea moztutako iluntzeko kontrolatzailea, iluntzeko tartea % 2-100

● RPC MOSFET dimmer eta FPC TRAIC dimmer-erako egokia

● PFC aktiboa

● Babesak: zirkuitulaburra/gain-tentsioa/gain-korrontea

● Silice gel beroa eroateko teknologia, haize hotza naturala

● Bolumen oso txikia

● Etxeko LED argiztapenerako eta argiztapen komertzialerako egokia

● Kargarik gabe babesteko gailu segurua

● Instalazio ekonomikoa eta erosoa

● munduko argiztapen-ekipoen segurtasun-arauetara egokitu

● Babes klase II

● Hiru urteko bermea

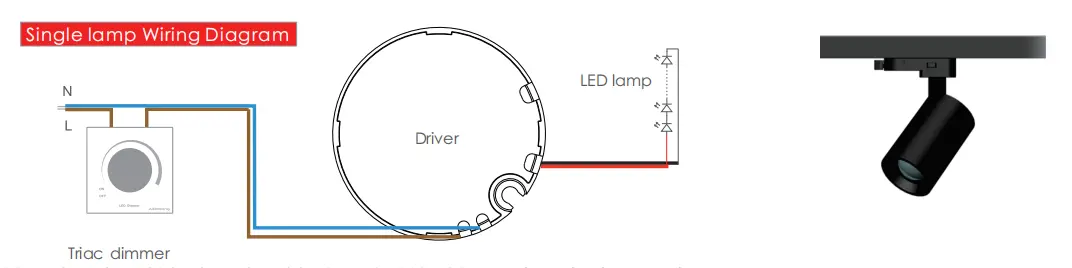

Kableatu-diagrama:

Kableatua:

Irteerako kablea: 20AWG PVC kable gorria eta beltza, 200-230 mm-ko luzera, kablea kentzeko eskakizuna: 5-7 mm

Sarrerako kablea: 20AW Brown Blue VDE isolamendu bikoitzeko kablea, 150-160 mm-ko luzera, kablea kentzeko eskakizuna: 5-7 mm

Orientazioaren erabilera:

1. Kontuz sarrera eta irteeraren arteko bereizketari, konektatu behar bezala eta piztu

2. Mesedez, konektatu lehenik DC irteerako karga, ireki elikadura hornidura egiaztatu ondoren; Etengabeko korronte moduan, zirkuitua pizten bada, itzali elikadura hornidura eta ezin duzu LEDa konektatu irteerako askapenak gordetzen duen energia elektrikoa arte, edo LEDa kaltetu dezake;

3. Elikatze-hornidura mota hau LED lanparak eta farolak erabiltzera soilik mugatzen da, sarrerako bozketa-tartea AC200-250v-koa da, isolamendu termikoko kotoia eta produktuaren beroa xahutzea oztopatzen duten beste elementu batzuk, produktuarekin konformatzen dena irteerako tentsio espezifikoarekin, korronte barrutiarekin, erabilera-ingurunearen tenperatura -20-20-4 eta baldintza hau ezin da estaltzen. produktuak hiru urteko doako bermea du.

Egoera anormalak eta dagozkien tratamendu metodoak:

1. LED lanparak ez du argitzen iluntzeko kontrolatzailea lehen aldiz konektatu ondoren, desaktibatu AC sarrera eta egiaztatu honela:

a) DC irteerako kontaktu txarra den ala ez:

b) DC irteerako polaritatea alderantzikatzen den edo LED plaka kontra soldatuta dagoen;

c) AC sarrera kontaktu txarra den ala ez: probatu hutsegite horiek kendu ondoren.

2. Gailuak konexio ona du, LED argiak, baina LED desaktibatua, itzali AC sarrera eta egiaztatu DC irteera.

a) errepidean.kargapean.

b) Parametroak eta benetako parametroak bat datozen edo ez.

3. Mesedez, jar zaitez gurekin harremanetan lehenbailehen erabileran galderarik baduzu, ahaleginduko gara zurekin arazoak konpontzeko.
