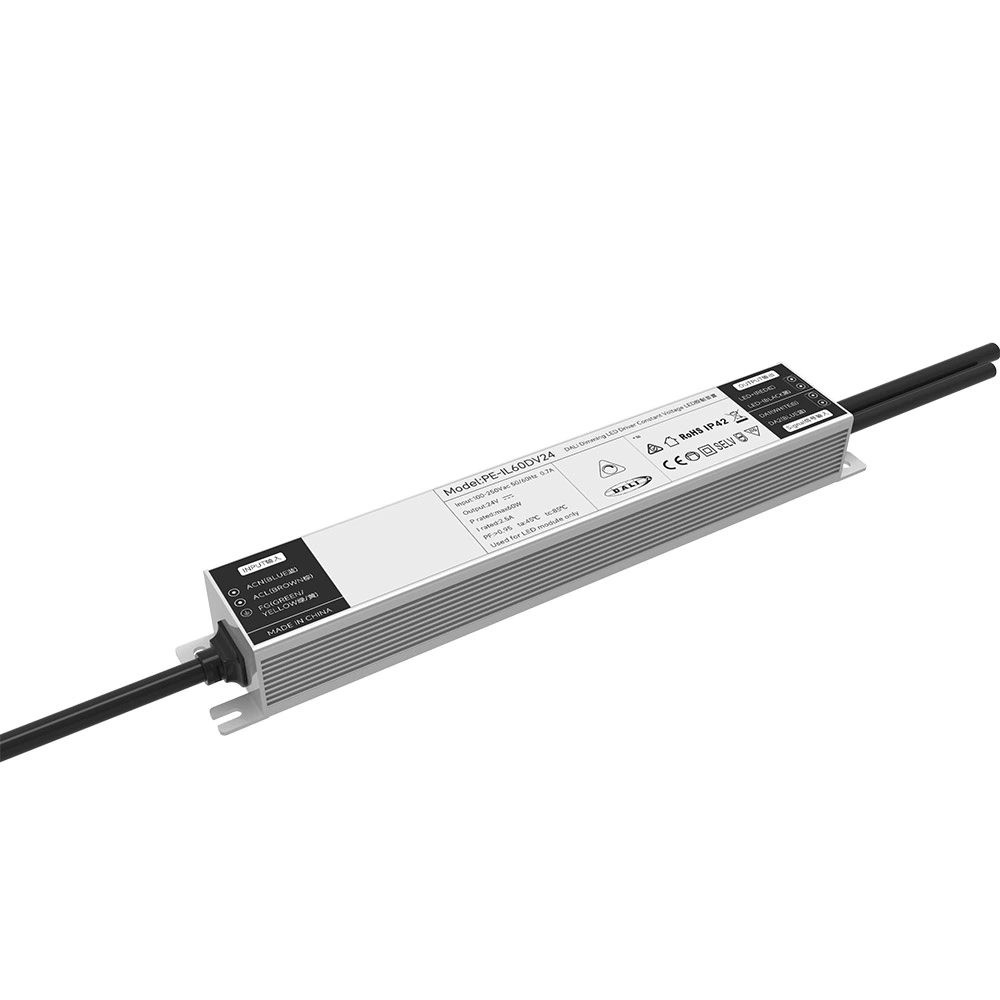

60W Tentsio Konstantea 0/1-10V Dimmable LED Driver

Starwell fabrikako kalitate handiko 60W Tentsio Konstantea 0/1-10V Dimmable LED Driver aluminiozko shell soldadura prozesu berezia da, aluminiozko shell eta barruko bero-eroapen silize gel beroaren xahupena, erabilera egonkorragoa, lehengai guztiak lehen lerroko markak dira eta inportatutako txipak gainditzen ditu. iluntzea, estroboskopikorik ez, iluntze prozesuan zarata txikia

Bidali kontsulta

Txinako LED Driver fabrikatzaile profesional gisa, Starwell-ek CE ziurtagiria duen 60W Tentsio Konstantea 0/1-10V Dimmable LED Driver eskaini nahi dizu, iluntze sakon eta leunetarako diseinatuta dago eta merkatuan dauden iluntze sistema adimentsu gehienekin ezin hobeto integratzen da. Gidariak keinurik gabeko argiztapena eta zarata minimoa eskaintzen ditu doikuntzan. Gainera, 2 kV arteko tentsio igoeren aurkako babes handia eskaintzen du, argiztapen profesionaletarako aukera iraunkor eta polifazetikoa bihurtuz.

Zehaztapena

Eredua		PE-IL60DV24	PE-IL60DV12
IRTEERA	Irteerako Tentsioa	24Vdc	12Vdc
	Irteera tentsio maximoa	2.5A	5A
	Kargarik gabeko irteerako tentsioa	24Vdc	12Vdc
	Karga potentzia tartea	0-2,5A	0-5A
	Irteera Potentzia	0-60W	0-60W
	Strobe Maila	Flickerrik ez
	Iluntzeko tartea	0~100%，LEDa %0,03 posiblean hastea.
	PWM iluntzeko maiztasuna	> 3600Hz
	Uneko zehaztasuna	±% 3
	Pizteko modua	memoria funtzioa itzalita dagoenean
SARRERA	Iluntzeko interfazea	DALI (IEC62386)Seinalearen kontrol-korrontea < 2mA
	Sarrerako tentsio tartea	100-250Vac
	Maiztasuna	50/60Hz
	Sarrerako korrontea	<0,7A ac100v
	Potentzia-faktorea	PF>0,99/110V ac (karga osoa)
	THD	230Vac@THD <%10 (karga osoa)
	Eraginkortasuna (tip.)	%89	%87
	Egoneko potentzia	0,4W
	Sarrerako korrontea (tip.)	abiarazte hotza 180A/220ns@230Vac ac
	Surgearen aurkakoa	L-N: 2kV
	Ihes Korrontea	<0,25mA/230Vac
INGURUNEA	Laneko Tenperatura	ta: 45 °C tc: 80 °C
	Laneko Hezetasuna	20 ~ 95% RH, kondentsaziorik gabekoa
	Biltegiratze tenperatura, hezetasuna	-40 ~ 80 °C, 10 ~ 95% RH
	Tenperatura.Koefizientea	±0,03%/°C(0-50)°C
	Dardara	10~500Hz, 2G 12min./1ziklo, 72min-ko epea. bakoitza X, Y, Z ardatzetan zehar.
BABESA	Bero gehiegizko babesa	Irteerako korrontea modu adimentsuan doitzea edo itzaltzea PCB tenperatura ≥110 °C, automatikoki berreskuratzen bada.
	Gainkargaren babesa	Itzali irteera potentzia ≥102% baloratu denean, automatikoki berreskuratzen da.
	Zirkuitu Laburren Babesa	Itzali automatikoki zirkuitu laburra gertatzen bada, automatikoki berreskuratzen da.
	Kargarik gabeko babesa	irteerako Tentsio Konstantea.
SEGURTASUNA & EMC	Tentsio jasangarria	I/P-O/P: 3750Vac
	Isolamendu Erresistentzia	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Segurtasun Arauak	IEC/EN61347-1, IEC/EN61347-2-13
	EMC igorpena	EN55015, EN61000-3-2 C klasea, IEC61000-3-3
	EMC immunitatea	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test estandarra	IEEE 1789
BESTELAKOAK	Dimentsioa	235 × 37 × 27 mm (L × W × H)
	Enbalatzea	240 × 47 × 33 mm (L × W × H)
	Pisua (G.W.)	350g±10g

Fazioak:

1. Dali interfaze estandarrak Dali 144 estandarrak betetzen ditu

2. Dali2 ziurtagiria, Dali kidea

3. Kontrol digitalaren irteera hartzen da, eta ez dago estroboskopikorik

4. Nazioarteko AC sarrera orokorra 100-250V sorta

5. Aire hozte naturala, hezetasun-froga, bero eroapena, silize gel beroa xahutzeko prozesua

6. Norberak garatutako sakonera iluntzeko kurba

7. Babes-funtzio anitz

8. Aluminiozko soldadura prozesu berezia, bolumen ultra txikiko diseinua

9. ERP estandarra bete, eta egonean energia-kontsumoa 0,5W baino txikiagoa da

Aplikazioa:

1. LED argi-banda

2. Villa argiztapen adimenduna

3. Dali argiztapen sistema adimendunarekin konekta daiteke

4. Museoaren argiztapena

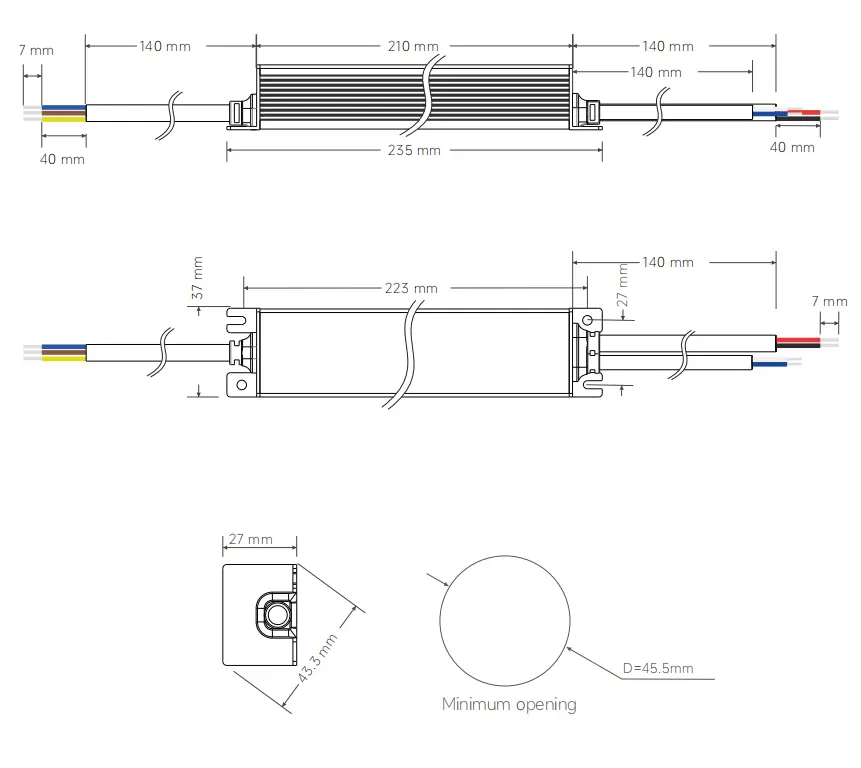

Neurriak:

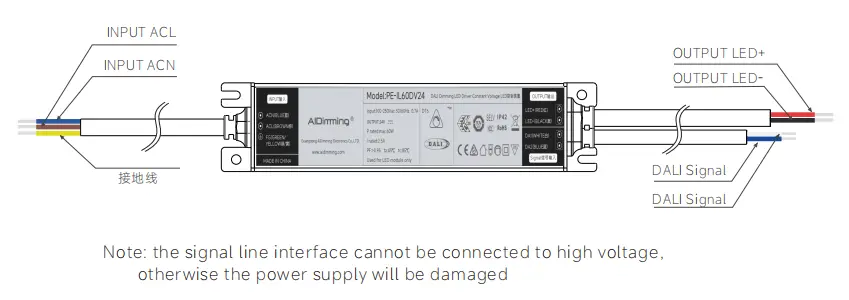

Kableatua:

Erabiltzeko jarraibideak:

Besterik zehaztu ezean, zehaztapen eta parametro guztiak 230 VAC sarrerako karga nominalean eta 25 ℃ giro-tenperaturan neurtzen dira.

Konektatu produktuaren identifikazioaren arabera, eta jarri arreta positiboari eta negatiboari eta sarrera eta irteerako norabideari. Oharra:

Oharra 1: Mesedez, egiaztatu sarrera eta irteera terminalak zuzenak diren ala ez piztu ondoren;

2. oharra: mesedez konektatu karga DC irteerako terminalera lehenik, eta gero konektatu elikadura-iturria errorerik ez dagoela baieztatu ondoren; Tentsio konstante moduan, energia zirkuitu ireki batean pizten bada, deskonektatu elikadura-iturri lehenik eta, ondoren, konektatu LEDa irteerako terminalean gordetako energia elektrikoa askatu ondoren;

3. oharra: potentzia kontrolatzaile hau LED lanparatarako erabiltzen da. Produktu honen sarrerako tentsio-tartea AC 100-250 V-koa da. Irteerako tentsio eta korronte barrutian erabiltzen denean, giro-tenperatura -20 ℃ eta +45 ℃ bitartekoa denean, eta gainazala ezin bada estali isolamendu termikoko kotoiarekin eta produktuaren beroa xahutzea oztopatzen duten beste objektu batzuekin, produktu honek doako erabilera bermatzen duen bost urteko baldintzapean.

1. Ekipoaren lehen konexio elektrikoaren ondoren elikadura hornidura pizten ez bada, deskonektatu AC sarrerako terminalak eta egiaztatu:

(1) a. Egiaztatu DC irteerako terminaletan kontaktu txarra dagoen.

(2) DC irteerako terminala negatiboa da.

(3) egiaztatu AC sarrerako terminala kontaktu txarra den ala ez, elektrizitate probaren ondoren arazoak konpontzea.

(4) konexio-seinalearen irakurketa datuak abiarazi ondoren itzaltzeko ezartzen da

2. Gailua elektrikoki konektatuta dagoenean, LEDa pizten da, baina LED argiak distiratzen dira. Mesedez, moztu AC sarrerako elikadura hornidura, egiaztatu DC irteera:

(1) elikadura-horniduraren diseinu-parametroak LED lanpara eta farolen benetako erabilerarekin bat datoz.

(2) Produktua erabiltzean beste galdera edo arazoren bat baduzu, jarri harremanetan gure enpresarekin garaiz informazio txarra komunikatzeko eta berri emateko. Aktiboki lagunduko dizugu arazoa konpontzen.

Egoera anormala eta dagokion prozesatzeko metodoa:

Digital Addressable Lighting Interface (DALI) Dali esklaboak maisuak eskatzen duenean bakarrik bidaltzen ditu datuak, hau da, komando bati erantzunez.

Dali sare berean, gehienez 64 unitate esklabo daude, bakoitza helbide labur batekin.

Mendeko unitate bat ere eslei diezaiokezu talde bati. Gehienez 16 talde egon daitezke aldi berean, eta esklabo unitateak talde ezberdinetakoak izan daitezke.

Unitate bakoitzak 16 eszena konfigura ditzake. Dali Protokoloaren Ezaugarri nagusiak

1) Serie-komunikazio asinkronoa

2) 1200 baud, Manchester kodea

3) Bi hariko seinale diferentziala

4) Altua tentsio diferentziala 9,5V baino handiagoa denean

5) Baxua tentsio diferentziala 6,5V baino txikiagoa denean

6) Komunikazio-prozesaketa unitate anfitrioiaren arabera

7) Dali autobusak 64 gailu esklabo konekta ditzake

8) Esklabo bakoitzari banaka zuzendu daiteke. Daliren ezaugarri elektrikoak Inaktibo egoeran, Dali autobusa altua da, esklabo unitateak kontrolatzen du.

1) Ez oztopatu ostalariarekin irteera handia denean

2) Irteera baxua denean, Dali autobusa elkarren artean zuzenean laburtu daiteke.

3) Dali autobusaren gehienezko korrontea 250mA da

4) Bi norabideko komunikazioa ezin da aldi berean egin.

5) Datu-lerroaren gehienezko luzera 300 metrokoa da, bestela tentsio jaitsierak ez du 2V baino gehiago izan behar
