22kw OBC kargagailua

STARWELL 22kw OBC kargagailu txinatar fabrikatzaileetako bat, kalitate bikaina prezio lehiakorrean eskaintzen duena

Bidali kontsulta

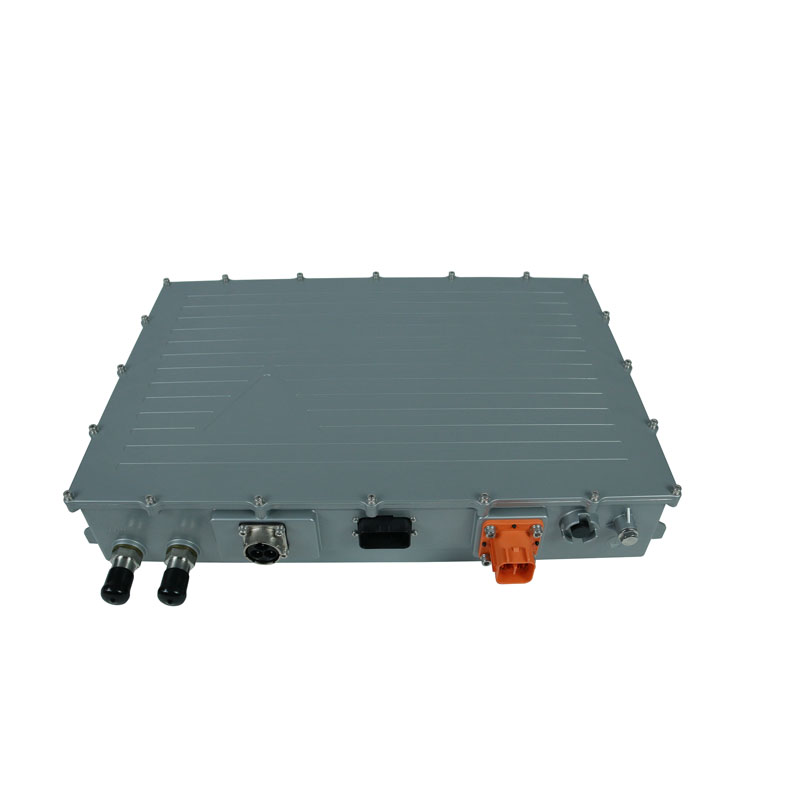

SW-AS22000 serieko OBC (On-Board Charger) potentzia-kargagailu handien aplikazioetarako bereziki diseinatuta dago, hala nola autobusak eta kamioi komertzialak. AC sarrera trifasikoa eta 400VDC eta 850VDC bitarteko irteerako tentsio sorta zabala ditu. OBC ingurune gogorrak jasateko eraikita dago, bibrazioak, shock termikoak eta muturreko tenperatura tarteak barne.

SW-AS22000 seriearen ezaugarri aipagarrietako bat hozte likidoaren sistema da, beroa modu eraginkorrean xahutzen laguntzen duena eta errendimendu optimoa bermatzen duena. OBC IP67 itxitura batekin dator, hautsaren eta ura sartzearen aurkako babesa eskaintzen duena.

OBC programagarria da, barruan txertatutako kontrol unitate independenteari esker. Malgutasun horri esker, kargagailua pertsonaliza daiteke bezeroen banakako eskakizunei erantzuteko. Gainera, SW-AS22000 serieak sare anitzeko moldagarritasun bikaina du, SAE J1772 eta EN61851 bezalako nazioarteko estandarrekin bat eginez.

22kw-ko OBC kargagailuak prozesadoreak gidatutako karga-algoritmoak erabiltzen ditu, karga-eraginkortasuna optimizatzen dutenak eta bateria-kargagailuaren eta goi-tentsioko (HV) bateriaren bizitza luzeagoa lortzen laguntzen dutenak. Algoritmo hauek kargatzeko prozesua kargatzen ari den bateriaren ezaugarri zehatzetara egokitzen dela ziurtatzen dute, bere errendimendua eta iraupena maximizatuz.

Aplikazio-eremuari dagokionez, STARWELL-ek fabrikatutako PCHG-AS22000 serieak hainbat bateria mota onartzen ditu. Honen barruan sartzen dira berun-azido bateriak, litio-ioi bateriak, litio-ioizko bateria ternarioak eta litio burdin fosfato bateriak. 22kw-eko OBC kargagailua bateria mota hauek modu eraginkorrean eta seguruan kargatzeko bereziki diseinatuta dago.

Gainera, SW-AS22000 serieak CAN BUS protokoloaren bidezko komunikazioa onartzen du, eta ibilgailuen beste sistema batzuekin integratzeko aukera ematen du kontrol eta monitorizazio gaitasunak hobetzeko.

Ezaugarri nagusia

★ AC sarrera trifasikoa betetzea.

★SAE J1772 eta EN61851 betetzea.

★Eraikuntza trinkoa eta arina.

★Etengabeko potentzia eta etengabeko korronte kargatzeko gai.

★Bibrazioarekiko erresistentea eta IP67 ontzian erabiltzeko.

★Firmwarea CAN busaren bidez igo daiteke.

★DC High Voltage Interlock Loop (HVIL) babesa.

★ Kargatzeko potentzia zehatza eta eraginkorra.

Funtzioa eta ezaugarria:

Mota	22KW barneko kargagailua
Eredua	SW-AS22000
Tasa Irteera Tentsioa	700V
Kargatzeko modua	Erantzun modua (komunikatu daiteke)

AC sarrera	3 fasea	Unitatea
Sarrerako tentsio tartea	152– 465	V
Sarrerako maiztasun tartea	47-63	Hz
Korronte korronte THD	< 5	%
Potentzia-faktorea	> 0,99
Eraginkortasuna	> 94 @ %50etik gehienezko kargara	%
Max. sarrerako korrontea (eff)	64	A
Sarrerako potentzia maximoa	22	kVA
INRUSH korrontea	< 40 @ 380 Vac	A

DC irteera		Unitatea
Tentsio-esparru programagarria	400-850	Vdc
Min. tentsio Potentzia konstantea	700	Vdc
Kargatzeko tentsioaren zehaztasuna	≤1	%
Kargatzeko korrontearen zehaztasuna	≤5	%
Kargatzeko korrontearen uhinduraren anplitudea	≤1	%
Max. irteerako potentzia	11	KW
Max. karga-korrontea	18	Adc
Irteera erantzuteko denbora	≤5	S
Aurrez kargatzea	barnekoa

Kargatzeko funtzioa
Karga funtzioa	BMS komunikazioaren arabera kargatzea
Komunikazio funtzioa	CAN bus kontrola
Komunikazio-protokoloa (BMSra)	SAE J1939 arabera/Bezeroak zehaztua
CAN komunikazio-baud-tasa	250/500 kbps, amaierako erresistentziarik gabe.
AC karga kontrola	SAE J1772 eta EN 61851 arauak betetzen ditu SAE J1772 gaituta dagoenean, kargagailuak guztiz betetzen du SAE J1772 Zentrala elektrikoa (EVSE SAE J1772 betetzen duena, 1. eta 2. maila). EN 61851 gaituta dagoenean, kargagailuak guztiz betetzen du EN 61851 arauarekin Zentrala elektrikoa.
Esnatu	12V seinale Hardwire esnatzea BMS esnatzeko komandoa CP,CC seinalea esnatzeko
