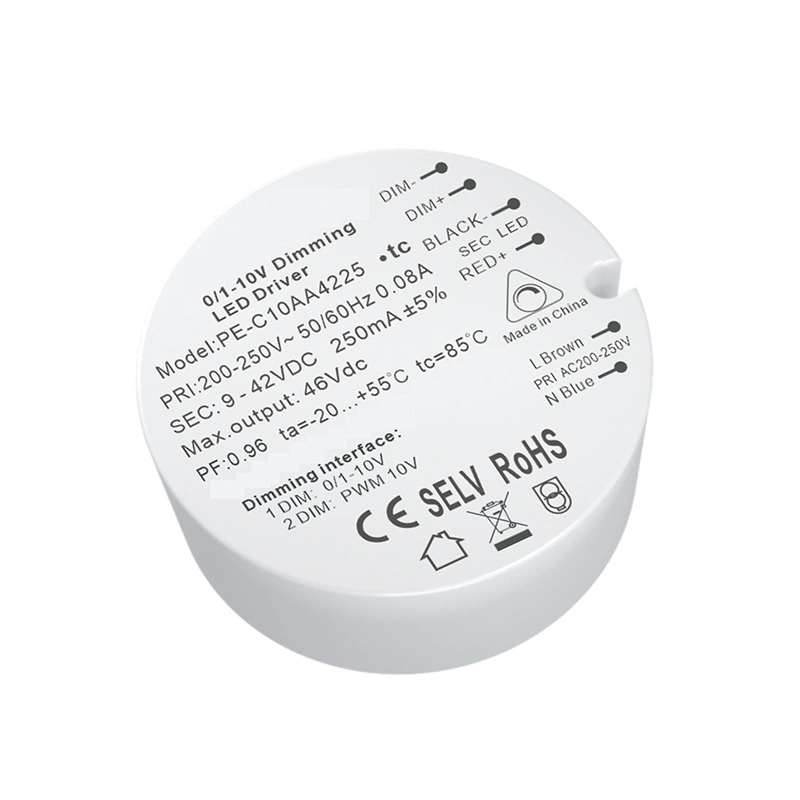

10W korronte konstantea 0-10V dimmable LED kontrolatzailea

Txinako hornitzaile nagusi gisa, Starwell 10W korronte konstante 0-10V dimmable LED kontrolatzaileak eskaintzen ditugu soltean, kalitatezko errendimendua eraikuntza dotorearekin konbinatuz. PE-C10-k seinalearen kontrola eta 0 / 1-10V seinalea hartzen ditu distira kontrolatzeko. Erabilitako lehengaiak lehen lerroko markak dira. Inportatutako txipak ez du iluntze-diseinu estroboskopikorik, merkatuko hainbat produkturekin bat datorrena Iluntzeko sistema adimenduna. PWM dimming irteerak LEDaren distira kontrolatzen du, distira zehaztasunez kontrolatzen du eta iluntzeko kolorearen tenperaturaren desbideratzea txikia da.
Silice gel bero-eroapen-prozesua barnean hartzen da elektronikoa egiteko. Osagaien bero-balantzea egonkorragoa da.

Bidali kontsulta

10W-ko korronte konstantearen 0-10V-ko LED kontrolatzaileen hornitzaile fidagarrien bila zabiltza? Starwell-ek Txinan duen fabrikako kantitate handiak eskaintzen ditu, diseinu dotoreari eta kalitate koherenteari arreta jarriz.

Gure 10W-ko 0-10V-ko korronte konstanteko LED kontrolatzaileak silikonazko teknologia eroale termikoa erabiltzen du barnean, eta horrek osagai elektronikoen oreka termiko egonkorragoa ahalbidetzen du.

Zehaztapena

Eredua		PE-C10AA42	PE-C10RA
IRTEERA	Irteerako Tentsioa	25-42Vdc	25-42Vdc
	Irteera tentsio maximoa	42Vdc	42Vdc
	Kargarik gabeko Irteerako Tentsioa	46Vdc	46Vdc
	Irteera Korrontea	250mA (150-250mA)	250mA (150-250mA)
	Irteera Potentzia	2,25W~10,5W	2,25W~10,5W
	Strobe Maila	Keinurik gabe
	Iluntzeko tartea	0 ~ % 100, LED iluntzea % 0,03tik
	PWM iluntzeko maiztasuna	> 3600Hz
	Uneko zehaztasuna	±% 5
	Pizteko modua	Seinale aktiboa, seinalerako sarbiderik gabe, ezarritako korronte maximoa atera
SARRERA	Iluntzeko interfazea	0-10V 1-10V 10vpwm seinalearen interfazearen korrontea < 0.1mA (100k potentziometroa pe-c10rarako)
	Sarrerako tentsio tartea	200-250Vac
	Maiztasuna	50/60Hz
	Sarrerako korrontea	<0,06 A ac230v
	Potentzia-faktorea	PF>0,96/230V
	THD	230Vac@THD <%4 (karga osoan)
	Eraginkortasuna (tip.)	%78
	Sarrerako korrontea (tip.)	abiarazte hotza 20A@230Vac
	Surgearen aurkakoa	L-N: 1,5kV
	Ihes Korrontea	<0,25mA/230Vac
INGURUNEA	Laneko Tenperatura	ta: 55 °C tc: 80 °C
	Laneko Hezetasuna	20 ~ 95% RH, kondentsaziorik gabekoa
	Biltegiratze tenperatura, hezetasuna	-40 ~ 80°C°, 10~95% RH
	Tenperatura. Koefizientea	±0,03%/°C(0-50)°C
	Dardara	10~500Hz, 2G 12min./1ziklo, 72min-ko epea. bakoitza X, Y, Z ardatzetan zehar.
BABESA	Bero gehiegizko babesa	Irteerako korrontea modu adimentsuan doitzea edo itzaltzea PCB tenperatura ≥110 °C, automatikoki berreskuratzen bada.
	Gainkargaren babesa	Itzali irteera potentzia ≥102% baloratu denean, automatikoki berreskuratzen da.
	Zirkuitu Laburren Babesa	Itzali automatikoki zirkuitu laburra gertatzen bada, automatikoki berreskuratzen da.
	Kargarik gabeko babesa	irteerako Tentsio Konstantea.
SEGURTASUNA eta EMC	Tentsio jasangarria	I/P-O/P: 3750Vac
	Isolamendu Erresistentzia	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Segurtasun Arauak	IEC/EN61347-1, IEC/EN61347-2-13
	EMC igorpena	EN61000-3-2 C klasea, IEC61000-3-3
	EMC immunitatea	EN61000-4-2,3,4,5,6,8,11, EN61547
	Strobe Test estandarra	IEEE 1789
BESTELAKOAK	Dimentsioa	D43,2 × 20,5 mm (L × W × H)
	Enbalatzea	PE poltsa
	Pisua (G.W.)	42g±5g
Oharrak	1. Pe-c10aa eta pe-c10ra-ren arteko aldea: pe-c10aa 0-10V / 1-10V / PWM iluntzea da, eta pe-c10ra 100k erresistentzia aldakorreko iluntze berezia da. 2. Neurtutako parametroak 25 graduko sarrerako 230V AC ingurunean egiten dira 3. Korronte konstanteko elikadura-hornidura, iluntzeko egoeran, irteera-korrontea da ezarritako balio maximoa 4. Lanparari konektatutako tentsioa elikadura-iturriaren tentsio-tarte markatuaren barruan egongo da 5. Produktu honek bero-eroaleko silize gelaren beroa xahutzeko prozesua hartzen du barne tenperatura orekatzeko eta produktuaren segurtasuna eta fidagarritasuna bermatzeko 6. Seinale-lerroaren proba-distantzia: 1,5 m2-ko lerro blindatua, 200 m 40 elikadura-iturrirekin. Distantzia faktorea dela eta, distantzia luzatu egiten da, eta kontrol kopurua murriztuko da. Seinale-lerroaren luzera Handitzeak seinalea ekarriko du atenuazioa, beraz, kontrola daitezkeen lanpara kopurua murriztu egingo da kontrol-distantzia handitzean

Fazioak:

1.0-10v/1-10v korronte konstanteko LED kontrolatzailea

2.Sarrerako tentsioa: 200V-250V @ 50/60Hz

3.Irteera Tentsioa: 25-42Vdc

Kontrol digitalaren irteera estroboskopikorik gabe hartzen da

3. Aire hozte naturala, hezetasun-froga, bero eroapena eta silize gel beroa xahutzeko prozesua4. Bolumen oso txikiko diseinua

5. Babes anitz funtzioa

6. Bero eroaleko silize gelak bero xahutze eta tenperatura erresistentzia handia ditu

7. Flicker diseinurik gabe

Aplikazioa:

1. Led argi iturria

2. Villa argiztapen adimenduna

3. Haririk gabeko argiztapen sistema adimenduna sar daiteke

4. Museoaren argiztapena

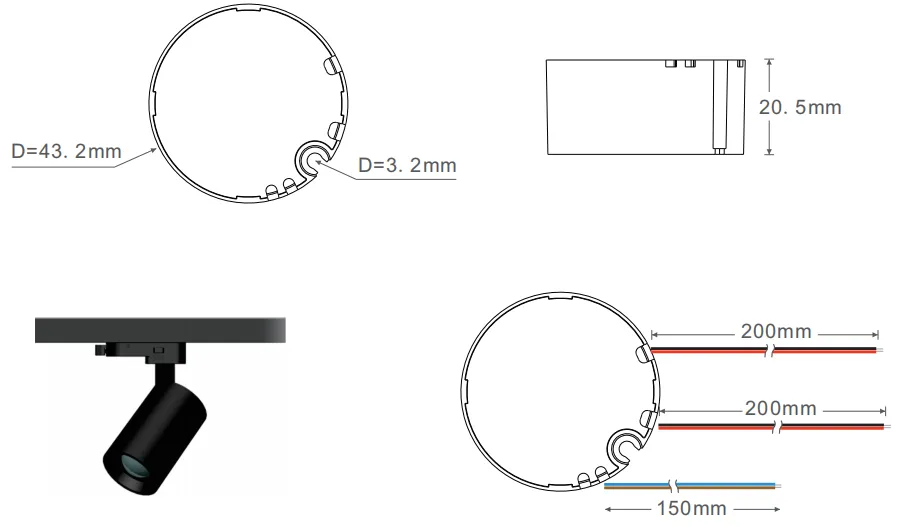

Neurriak:

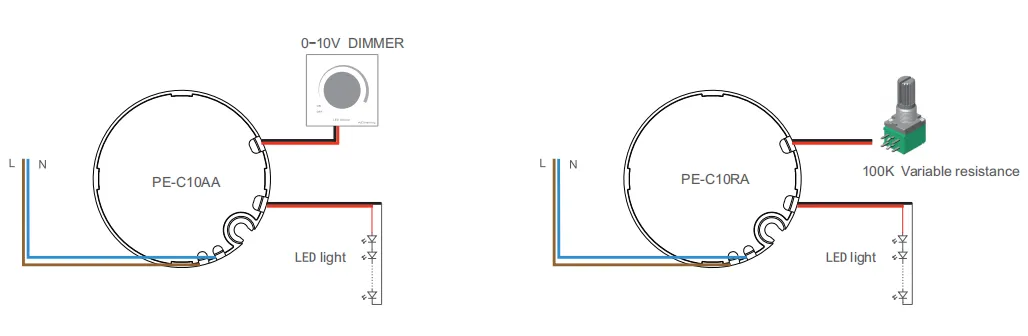

Kableatua:

Erabiltzeko jarraibideak:

Produktuaren sarrerako terminala AC zuzeneko L linearekin eta zero linearekin konektatuta dago, eta irteerako terminala produktuaren identifikazioaren arabera kableatzen da. Erreparatu polo positibo eta negatiboei.

1. Elikatze-hornidura hau erabiltzean, arreta jarri sarrera-muturra eta irteera-muturra bereizteko. Mesedez, kableatu behar bezala eta piztu egiaztatu ondoren bakarrik.

2. Mesedez, konektatu karga DC irteeran lehenik, ziurtatu zuzena dela eta, ondoren, konektatu elikadura iturria.

3. Produktuaren sarrerako tentsio-tartea ac20-250v da, zehaztutako karga-barrutian erabiltzen dena eta giro-tenperatura -20 eta + 55 bitartekoa da, produktuaren zerbitzu-baldintzak betetzen dituen ingurunean,

produktuak 3 urteko doako bermea du. Erabiltzerakoan ohiko arazoen konponbideak:

1. Produktuak ez du funtzionatzen pizten denean: 1. Egiaztatu presio-lerroa behar bezala konektatuta dagoen.

2. Seinalearen kontrol-lerroa zuzena den ala ez,

3. Sarrera eta irteera gaizki konektatuta dauden ala ez

4. Egiaztatu seinale-lerroa zirkuitulaburtuta dagoen (seinale-argia deskonektatzean piztu daitekeen).

2. Elikatze-hornidura tentsio baxuko linearen zenbakiaren bidez kontrolatzen denez, seinale-lerro blindatuak erabiliko dira.

benetako erabileran posible kontrola kantitatea eta distantzia ziurtatzeko.

0-10V eta 1-10V arteko aldea:

1. Elikatze-hornidura hau erabiltzean, arreta jarri sarrera-muturra eta irteera-muturra bereizteko. Mesedez, kableatu

behar bezala eta piztu egiaztatu ondoren bakarrik.

2. Mesedez, konektatu karga DC irteeran lehenik, ziurtatu zuzena dela eta, ondoren, konektatu elikadura iturria.

3. Produktuaren sarrerako tentsio-tartea ac20-250v da, zehaztutako karga-barrutian erabiltzen dena eta giro-tenperatura - 20 eta + 55 bitartekoa da,

Produktuaren zerbitzu-baldintzak betetzen dituen ingurunean, produktuak 3 urteko doako bermea du.

Erabiltzerakoan ohiko arazoen konponbideak:

1. Produktuak ez du funtzionatzen pizten denean: 1. Egiaztatu presio-lerroa behar bezala konektatuta dagoen.

2. Seinalearen kontrol-lerroa zuzena den ala ez,

3. Sarrera eta irteera gaizki konektatuta dauden ala ez

4. Egiaztatu seinale-lerroa zirkuitulaburtuta dagoen (seinale-argia deskonektatzean piztu daitekeen).

2. Elikatze-hornidura tentsio baxuko linearen zenbakiaren bidez kontrolatzen denez, seinale-lerro blindatuak bezainbeste erabiliko dira.

ahalik eta benetako erabileran kontrola kantitatea eta distantzia ziurtatzeko.
