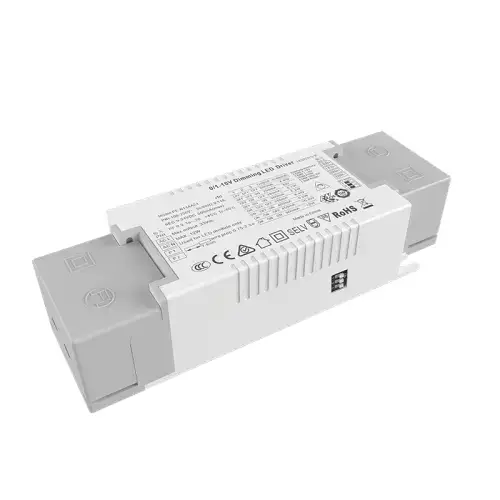

10W korronte konstantea 0/1-10V CCT dimmable LED kontrolatzailea

Starwell fabrikako kalitate handiko 10W-ko korronte konstantea 0/1-10V CCT dimmable LED kontrolatzaileak bi kanaleko seinale kontrola hartzen du, kanal bat 0/1-10v-koa da distira kontrolatzeko, beste kanala 0/1-10v-koa da kolore-tenperatura kontrolatzeko, CPUak iluntzeko kurba kontrolatzen du eta maiztasun mistoaren kontrola.

Bidali kontsulta

Fabrikatzaile profesionala denez, Starwell kalitate handiko 10W-ko korronte konstantea 0/1-10V CCT dimmable LED kontrolatzailea eskaini nahi dizu. Distiraren pertzepzio bisuala lortzeko, erabiltzen diren lehengaiak lehen lerroko markak dira, txip inportatutako iluntze ultra sakoneko diseinua, merkatuan dauden iluntze-sistema adimentsuekin bat datozenak Kolore-tenperaturaren kontrol zehatza, tamaina txikiko diseinua (sistema kolore-tenperatura mistoa bada, aldi berean distira doitzeko bi kanal dituena, programa pertsonalizatu behar du).

Zehaztapena

Eredua		PE-FN10ACA42	PE-FN20ACA42
IRTEERA	Irteerako Tentsioa	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc	9-42Vdc
	Irteera tentsio maximoa	42Vdc	42Vdc
	Kargarik gabeko Irteerako Tentsioa	45Vdc	45Vdc
	Irteera Korrontea	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	Irteera Potentzia	1,5 W ~ 9,8 W	2W~21W
	Strobe Maila	Flickerrik ez
	Iluntzeko tartea	0~100%，LEDa %0,03 posiblean hastea.
	PWM iluntzeko maiztasuna	> 3600Hz
	Uneko zehaztasuna	±% 5
	Pizteko modua	Ez dago seinalerik gehienezko distira irteerarik
SARRERA	Iluntzeko interfazea	0-10V 1-10V seinale-interfazearen korrontea <2ma
	Sarrerako tentsio tartea	200-250Vac
	Maiztasuna	50/60Hz
	Sarrerako korrontea	<0,045A ac230v	<0,055A ac230v
	Potentzia-faktorea	PF>0,94/230V ac (karga osoa)	PF> 0.95/230V ac (karga osoa)
	THD	230Vac@THD <%14 (karga osoa)
	Eraginkortasuna (tip.)	%81	%86
	Sarrerako korrontea (tip.)	abiarazte hotza 25A@230Vac
	Surgearen aurkakoa	L-N: 1,8kV
	Ihes Korrontea	<0,25mA/230Vac
INGURUNEA	Laneko Tenperatura	ta: 45 °C tc: 80 °C
	Laneko Hezetasuna	20 ~ 95% RH, kondentsaziorik gabekoa
	Biltegiratze tenperatura, hezetasuna	-40 ~ 80 °C, 10 ~ 95% RH
	Tenperatura.Koefizientea	±0,03%/°C(0-50)°C
	Dardara	10~500Hz, 2G 12min./1ziklo, 72min-ko epea. bakoitza X, Y, Z ardatzetan zehar.
BABESA	Bero gehiegizko babesa	Irteerako korrontea modu adimentsuan doitzea edo itzaltzea PCB tenperatura ≥110 °C, automatikoki berreskuratzen bada.
	Gainkargaren babesa	Itzali irteera potentzia nominala ≥102% denean, automatikoki berreskuratzen da.
	Zirkuitu Laburren Babesa	Itzali automatikoki zirkuitu laburra gertatzen bada, automatikoki berreskuratzen da.
	Kargarik gabeko babesa	irteerako Tentsio Konstantea.
SEGURTASUNA & EMC	Tentsio jasangarria	I/P-O/P: 3750Vac
	Isolamendu Erresistentzia	I/P-O/P: 100MΩ/500VDC/25°C/70% RH
	Segurtasun Arauak	IEC/EN61347-1, IEC/EN61347-2-13
	EMC igorpena	/
	EMC immunitatea	/
	Strobe Test estandarra	IEEE 1789
BESTELAKOAK	Dimentsioa	130 × 37 × 22,6 mm (L × W × H)
	Enbalatzea	PE poltsa
	Pisua (G.W.)	85g±10g

Fazioak:

1. Integratu hainbat iluntze eta kolore bat datozen interfaze 2.0/1-10v distira doitzea, kolorea bat datorren tenperatura

3. kontrol digitalaren irteera estroboskopikorik gabe

4. AC sarrera 200-250v sorta

5. aire hozte naturala, hezetasun-froga, bero eroale silikonazko beroa xahutzeko prozesua

6. iluntzeko diseinu sakona

7. babes-funtzio anitz

8. crimping diseinua, erosoa eta azkarra

Aplikazioa:

1. Led kolore bikoitzeko argi iturria

2. villa argiztapen adimenduna

3. Haririk gabeko argiztapen sistema adimenduna sar daiteke

4. museoen argiztapena

5. goi mailako argiztapen komertziala

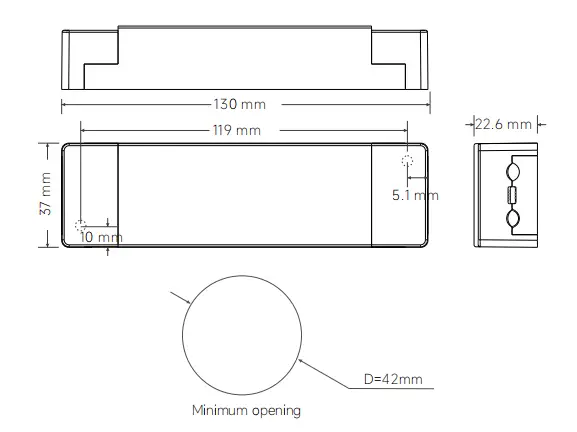

Neurriak:

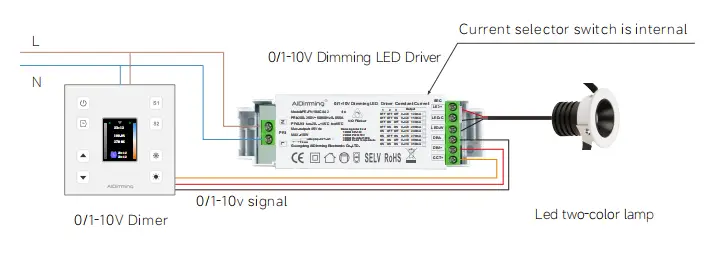

Kableatua:

1. Sarrerako terminalen kableatua: 22awg-14awg (0,5 mm2 - 1,5 mm2) alanbre-neurrirako egokia da, biluzketak 9-10 mm-ko lata behar du.

2. Irteerako terminalen kableatua: 22awg-12awg (0,5 mm2 - 1,5 mm2) alanbre-neurrirako egokia da, biluzketak 6-7 mm-ko lata behar du.

3. Irteerako terminalen kableatua: irteerako LEDaren polo positiboa terminal komuna da, eta hiru alanbreen led-a daiteke.

polo positiboetako bati lotuta egon.

Erabiltzeko argibideak:

Besterik zehaztu ezean, zehaztapen eta parametro guztiak 230 VAC sarreran, karga nominalean eta 25 ℃ giroan neurtzen dira.

Tenperatura

Produktu honek prentsa-lerroaren txanoa du sarreran, autoblokeagarriarekin, bihurkin batekin ireki daiteke, gero

sarrerako terminala AC linearekin konektatuta ikusiko du L eta kare nuluarekin N. Irteerako terminala a konektatzen du.

produktuaren etiketa, nabaritu polo positiboa eta negatiboa.

**1: arreta jarri sarrera eta irteeraren arteko bereizketari, behar bezala konektatu eta piztu

**2: mesedez konektatu lehenik DC irteerako karga, ireki kontrolatzailea egiaztatu ondoren; korronte konstantean, potentzia bada

Zirkuitu irekian piztuta, itzali kontrolatzailea eta ezin duzu LEDa konektatu irteerak gordetzen duen energia elektrikoa arte

askatu, edo LEDa kaltetu dezake;

** 3. Gidari mota hau LED lanparak erabiltzera mugatzen da, sarrerako tentsio-tartea AC200-250V da, bero-isolamendua.

kotoia eta produktuaren beroa xahutzea oztopatzen duten beste elementu batzuk, produktuarekin bat datorrena.

irteerako tentsioa, korronte barrutia, erabilera-ingurunearen tenperatura -20-45 gradukoa da, eta gainazala ezin du estali

ingurumen-baldintzak, produktu honek 5 urteko doako bermea du.

1. LED lanparak ez du distira egiten iluntzeko kontrolatzailea lehen aldiz konektatu ondoren, desaktibatu AC sarrera eta egiaztatu

honela:

1) DC irteerako kontaktu txarra den ala ez;

2) DC irteerako polaritatea alderantzikatzen den ala LED plaka kontra soldatuta dagoen;

3) AC sarrera kontaktu txarra den ala ez, probatu hutsegite hauek kendu ondoren;

2. Gailuak konexio ona du, LED argiak, baina LED keinu egiten du, desaktibatu AC sarrera eta egiaztatu honela:

1).parametroak eta benetako parametroak bat datozen ala ez.

2). Mesedez, garaiz komunikatu gurekin erabileran galderarik baduzu, gure onena saiatuko gara zurekin arazoak konpontzeko.

0-10V eta 1-10V arteko aldea:

1. 0 / 10V-ko dimmer-a gehienez 10V-ra doitzen denean, irteerako korrontea potentziaren irteeraren % 100era iritsiko da eta distira % 100era iritsiko da. 0-10V-ko dimmer-a 0V-ra egokitzen denean, korrontea izango da

minimoa, eta argia itzali egingo da; 1-10V-ko iluntzea 1V-ra egokitzen denean, korrontea minimoa da eta argia itzalita dago.

2. 0-10V-ko eta 1-10V-ko iluntzearen arteko aldea: hasierako eta ixteko tentsio desberdinak, 0-10V 0,7V-tan piztuta dago,

(distira minimoa) 1-10V aktibatuta dago 1,2 V-tan (distira minimoa).

3. Itxuratze digitalaren kontrolatzailea 0-10 V eta 1-10 V-ko iluntzea identifikazio automatikoa bi itzaltzeko modu.

4. Seinale-zirkuitu berak argia eta iluna kontrolatzen ditu aldi berean.

5. Dimmer (iluntzeko sistema) 0-10V eta 1-10V-ko iluntze-seinaleetan banatzen da.

6. Iluntzeko bateragarritasuna seinale-lerroaren kontrol-distantziarekin eta kontrol-hornidura-kopuruarekin erlazionatuta dago.

Zenbakia handiegia bada edo seinale-lerroa luzeegia bada, arazoak sortuko dira, esate baterako, ezin da beherago doitu eta ezin doitu.
